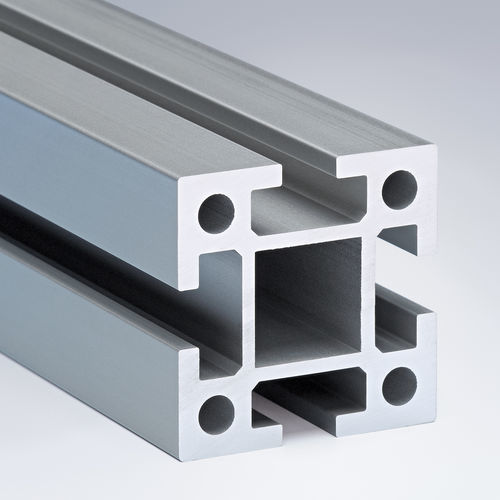

铝制型材 50 series

阳极氧化铝凹凸方形截面

50 系列结构型材基于 50 x 50 毫米的网格尺寸和此值的倍数。 它们通常用于重型机器框架、具有高静载荷的框架和承重结构。 它们主要由高品质铝合金 AlMgSi 0.7 F27 组成，这使得型材具有出色的稳定性和刚性。 结合其创新的几何形状，这使得它们非常适合在机器制造应用中的高静态负载。 例如，mk 2011（100 x 100 毫米）型材可以取代传统钢结构应用中使用的 4 mm 墙壁的方形管，从而以较轻的重量提供更少的偏转。 选择正确的轮廓取决于其预期用途以及必要的负载能力和设计要求。 10 mm 的槽宽和 12 mm 的槽深设计用于与 DIN M8 螺钉一起使用。 但是，也可以使用 M4、M5 和 M6 螺丝。 该型材的外部钻孔设计用于攻丝螺纹和插入螺纹插入或 HicOIL。 该系列还包括洁净室型材，非常适合对清洁度和设计要求严格的区域。 它们具有完全平坦的封闭表面。 伸缩型材完成了 50 系列产品的范围。 某些剖面截面也可作为曲面剖面提供。
