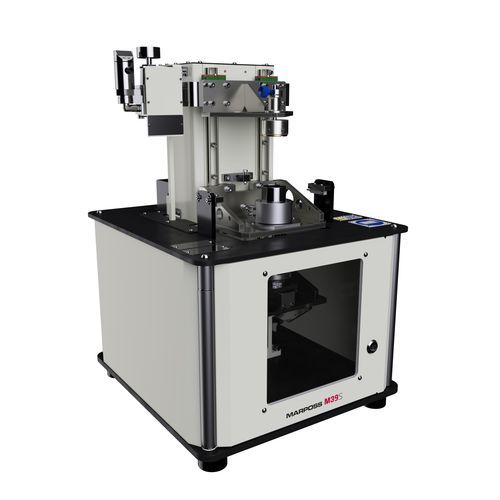

直径测量系统 M39S

长度电子轴

M39S是一个用于检查配对圆柱形部件的高精度测量系统。 它被设计用于扫描孔的内径和轴的外径，并评估沿着轴线长度的配合间隙，以及提供配合表面的图形显示。将气动测量技术与马波斯气电转换器结合起来，可保证亚微米级性能，即便在测量极其小的零件情况中。 应用领域 • 生产线旁边的手动上下料的质量控制站，加工前测量，用于配磨应用 • 加工后测量，带有机床的反馈补偿 • 零件分组用测量站 • 选配装配线中的测量站 测量技术 • 孔径检查用气动塞规（环状或直喷喷嘴类型） • 外径检查用气动环规（环状或直喷喷嘴类型） • 带有接触式电子塞规或环规的特殊测量解决方案 测量原理 气动塞规在被测孔径内，由电机驱动的滑台驱动按照恒定的速度移动，连续存储直径读数。对于测量外径，通常在固定环规内移动零件本身。将马波斯GagePod 4M8采集模块用于控制NC滑台的移动以及连续获取扫描行程期间的直径值。在E9066T或E9066E工业计算机的屏幕上显示测量值以及图形轮廓。 测量特征 • 内径与外径的最大值、最小值与平均值 • 指定位置中的内径与外径 • 沿着轴线的直径变化导致的锥度、圆柱度与其它形状误差 • 匹配间隙的最大值、最小值、平均值 • 指定位置的间隙
