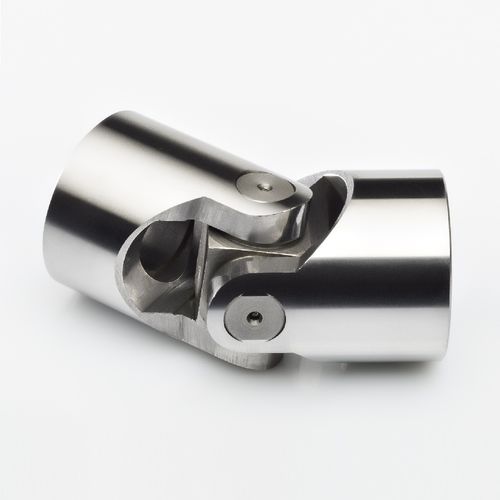

双节万向节 G-H

伸缩

带滑动衬套的万向节 "G "系列 - 用于中低速和有冲击载荷的场合 - 最大工作角度 45 - 最高转速 1000 rpm - 根据要求提供特殊规格 接头有两种型号 - 符合 DIN 808 标准的 G 型 - GB 型，符合 DIN 808/7551 标准 带滚针轴承的万向节 "H "系列 - 适用于高速和相对较低的扭矩 - 最大工作角度 45 - 最高转速 4000 rpm - 根据要求提供特殊功能 接头有两种型号 - H 型符合 DIN 808 标准 - HB 型，符合 DIN 808/7551 标准 所有接头都由一个星形轮芯和两个带叉端的半接头组成。在星轮销和叉孔之间，安装有 4 个耐磨滑动衬套（G 系列）或滚柱轴承（H 系列高速）。 H 系列（带滚子轴承的高速接头）的轴承终身润滑，因此无需润滑或维护。 带滑动轴承的 G 系列接头适用于中低速和有冲击载荷的场合。 对于高速和相对低扭矩的情况，推荐使用带滚子轴承的型号（H - HB）。 这两种型号都具有效率高、运行安静、摩擦系数低的特点，且价格极具竞争力。 所有摩擦表面都经过硬化和研磨。 单关节最大工作角度为 45°，双关节为 90°。 G 系列的最大转速为 1000 rpm，H 系列可达 4000 rpm。 所有这些接头都有伸缩式型号。
