主动接线型分线盒 JBA

DIN导轨密封IP65

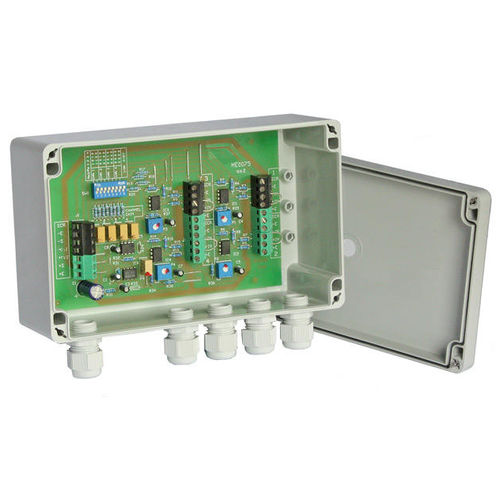

JBA是一个有源求和接线盒，为多达四个基于应变片的传感器提供连接，如称重传感器、力传感器、压力传感器、扭矩传感器等。它的电源来自主机，如LCA20和LCD20。 单个通道的增益是通过8路DIP开关和多圈电位器设置的，以产生一个整体的1:1的输入/输出增益，例如，如果连接了三个传感器，它们各自的增益是0.33，所以当加起来时，整体增益是统一的。然后，整个装置在主机上显示为一个单一的仪表。 任何产生的偏移（零）都是不可调整的，但可以在主机中进行补偿。 对于没有微调和转角补偿的简单求和电路，请使用无源称重传感器接线板（JPP），对于故障监测和故障检测报警功能，请使用带故障监测的称重传感器接线盒（LCI）。 对多达4个应变式称重传感器进行精确和简单的求和 启用转角校正，以补偿制造公差和多个应变片安装的负荷 为每个通道提供单独的增益调整 简化了多传感器平台、筒仓、罐子和料斗称重系统的安装 输入范围广--从0.5到20 mV/V 偏移和增益之间没有相互影响 校准时各通道之间没有相互影响 预先安装在隔板外壳中（如上面主要照片所示的JBA）。
