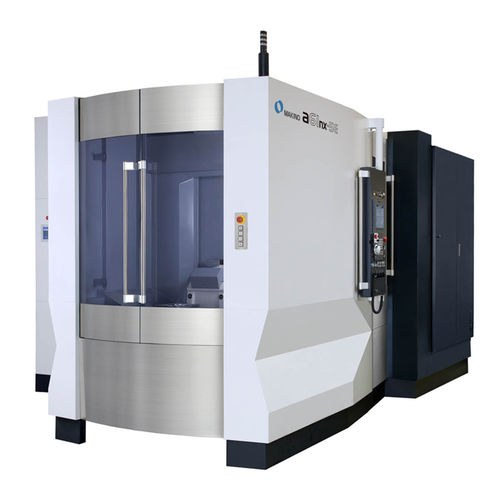

5轴CNC加工中心 a61nx-5E
卧式旋转台用于铝

5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数量
5轴
卧式/立式
卧式
结构
旋转台
加工材料
用于铝
工具数量
60工具
应用
用于航空航天业, 小型零件生产
其他特性
高效率, 直接传动, 大功率, 带托盘更换装置
X轴

730 mm
(28.74 in)

Y轴

730 mm
(28.74 in)

Z轴

680 mm
(26.77 in)

转速

14,000 rpm, 24,000 rpm
(87,965 rad.min-1, 150,796 rad.min-1)

输出功率

80 kW
(108.77 hp)

X轴进给速度

48,000 mm/min
(31 in/s)

Y轴进给速度

48,000 mm/min
(31 in/s)

Z轴进给速度

43,000 mm/min
(28 in/s)

最大台面负荷

150 kg
(331 lb)

工具重量(最大)

12 kg
(26.5 lb)

换刀时间

0.9 s

产品介绍

a61nx-5E 5 轴卧式加工中心为小型航空航天零件生产提供了尺寸合适的解决方案 a61nx-5E 五轴卧式加工中心专为中小型复杂五轴部件和整体航空航天零件的高效铝加工而设计。其设计基于广泛成功的 nx 系列机床 a61nx-5E 增加了两个直接驱动旋转轴,实现了 "一次完成 "的效率,从而提高了生产率。a61nx-5E 采用创新的自动托盘交换装置设计,可直接将托盘装入第 5 轴旋转工作台,同时提供符合人体工程学的工件装载平面。 a61nx-5E 的主轴选项包括标准的 14,000 RPM 高功率主轴,以及用于航空航天领域铝加工的 24,000 RPM、80kW(额定功率)主轴。这种下轨道润滑、核心冷却主轴在铝加工中的金属去除率高达每分钟 300 立方英寸。a61nx-5E 将 Makino MAG 机床的金属去除率和生产率带到了一个更小的平台上,使航空航天制造商能够 "合理调整 "其零件生产规模。

---
