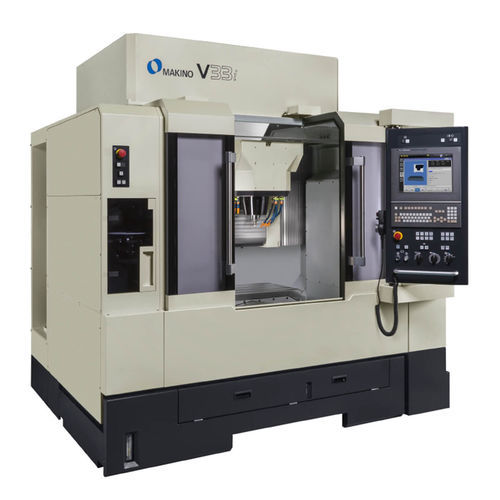

3轴加工中心 V33i
立式用于金属CAT40

3轴加工中心
3轴加工中心
3轴加工中心
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数量
3轴
卧式/立式
立式
加工材料
用于金属
主轴头
CAT40
其他特性
精准, 高速, 紧凑型, 高刚性
X轴

650 mm
(25.59 in)

Y轴

450 mm
(17.72 in)

Z轴

350 mm
(13.78 in)

转速

20,000 rpm, 30,000 rpm, 40,000 rpm
(125,664 rad.min-1, 188,496 rad.min-1, 251,327 rad.min-1)

X轴进给速度

20,000 mm/min
(13 in/s)

Y轴进给速度

20,000 mm/min
(13 in/s)

Z轴进给速度

20,000 mm/min
(13 in/s)

最大台面负荷

300 kg
(661 lb)

工具重量(最大)

7 kg
(15.4 lb)

换刀时间

4.8 s

产品介绍

V33i 立式加工中心可进行高速加工,精度极高,排屑效率高,操作简便。主轴采用牧野独有的核心冷却和轨道下润滑系统,最大限度地减少了主轴高速运转时的热变形。主轴和驱动电机转子的一体化结构减少了高速运转时的振动--这也是 V33i 成为您理想的硬铣床的另一个原因。 牧野公司的 V33i 立式加工中心是用超硬材料硬铣加工精度极高的模具的终极制胜法宝。 V33i 立式加工中心采用了一系列设计特点,专门用于提高精度并在大多数模具应用中长时间保持精度。机床的 X 轴和 Z 轴位于主轴上,Y 轴位于工作台下,结构紧凑,性能卓越。V33i 在设计上没有悬空或无支撑区域,因此在整个机床范围内都能提供出色的精度。导轨与机床铸件融为一体,具有出色的刚度、硬度和精度。 为确保在较长的循环时间内保持稳定的精度,V33i 机床配备了以下功能: 所有轴上的核心冷却滚珠丝杠,包括轴承支撑架区域和电机安装区域的温度控制,以保持组件温度。 利用油道和温控油对机床座架和主轴架进行温度控制,确保严格控制座架和主轴架的温度。

---
