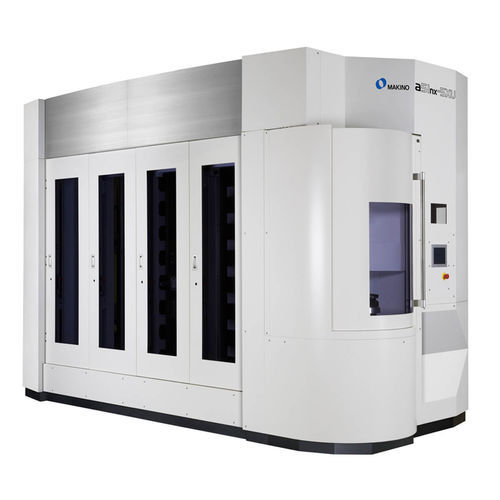

5轴CNC加工中心 a51nx-5XU

卧式用于航空航天业医疗用途

医疗、航空航天、原型和复杂多面零件的制造商早已了解五轴加工的优势。五轴加工能力可以通过整合操作来提高生产率和质量。 a51nx-5XU 的线性 X 轴、Y 轴和 Z 轴与牧野公司业界领先的 a51nx 采用相同的分层立柱、床身和刚性铸造结构。B 轴和 C 轴的旋转运动来自一对响应迅速（75/150 rpm）的直接驱动电机。两个电机都安装在一个整体铸造结构中，消除了工作台对工作台五轴设计中常见的堆叠误差和刚性损失。轮廓分明的工作台铸件使主轴与工件的接触更加理想。C 轴电缆穿过防溅顶棚，确保了操作的可靠性和无切屑。 与其他小型五轴加工解决方案相比，a51nx-5XU 的与众不同之处在于其水平方向和集成的工件自动化。水平方向具有理想的排屑性能。避免切屑的重新切削，尤其是在航空航天和医疗材料加工中，可提高刀具寿命和零件表面光洁度。然而，以五轴水平方向装载工件会带来一些材料处理方面的挑战。a51nx-5XU 凭借其独特的工作托盘库解决了这些难题。 每台 a51nx-5XU 都配置了一个工件托盘库 (WPM)，与 Makino 成熟的矩阵刀库类似。标准 WPM22 可储存 22 个工件，最大宽度为 300 毫米，高度为 300 毫米。选配的 WPM58 可容纳 58 个较小ᴓ200 毫米的工件。工件直接安装在 50 锥度双接触式刀架 (BBT50) 上，并存储在 WPM 矩阵中。
