  4. MAKINO Milling Machine/牧野

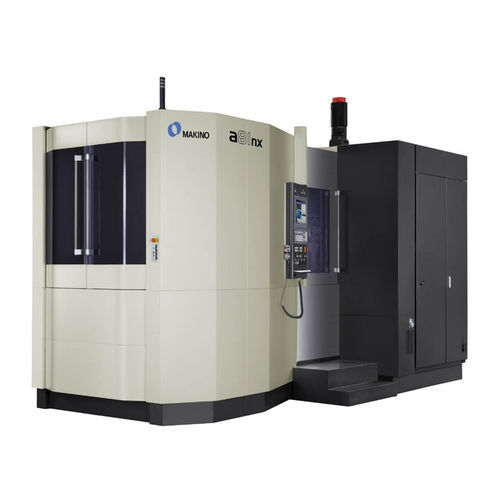

4轴CNC加工中心 a81nx
卧式BT 50HSK-A100

4轴CNC加工中心
4轴CNC加工中心
4轴CNC加工中心
4轴CNC加工中心
4轴CNC加工中心
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数量
4轴
卧式/立式
卧式
主轴头
BT 50, HSK-A100
工具数量
60工具, 80工具
相关功能
攻丝, 切割
应用
用于钢筋加工
X轴

900 mm
(35.43 in)

Y轴

900 mm
(35.43 in)

Z轴

1,020 mm
(40.16 in)

转速

8,000 rpm, 10,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1)

X轴进给速度

36,000 mm/min, 50,000 mm/min
(24 in/s, 33 in/s)

Y轴进给速度

36,000 mm/min, 50,000 mm/min
(24 in/s, 33 in/s)

Z轴进给速度

36,000 mm/min, 50,000 mm/min
(24 in/s, 33 in/s)

最大台面负荷

1,200 kg, 1,500 kg
(2,646 lb, 3,307 lb)

工具重量(最大)

30 kg, 35 kg
(66.1 lb, 77.2 lb)

换刀时间

1.7 s

产品介绍

a81nx 是牧野公司的新一代 630 毫米卧式加工中心。 它在上一代产品业界领先性能的基础上,增加了新的设计元素,重点解决了许多行业中常见的大工件、大特征的难题。 a81nx 通过增强的工作台和立柱铸件扩大了工件尺寸能力,再加上额外的 100 毫米 Y 轴行程,工件包络面增加了 12.5%。 坚固的三辊式 B 轴工作台轴承确保了整个新工作区域的稳定切割。 大型工件往往也意味着大型功能。 a81nx 的刀具长度、直径和重量都有所增加,以支持大型面铣、镗杆和线棒应用。 两种新型主轴设计提高了切削和非切削性能的生产率。 可选的 8,000 RPM 高扭矩主轴将连续功率水平比以前的型号提高了 19%。 这种高扭矩主轴的连续功率为 37 千瓦,非常适合铁铸件和硬金属航空航天应用的重型粗加工。 8,000 RPM 和标准 10,000 RPM 主轴在加速和减速方面均有显著改进,可将刚性攻丝时间最多缩短 30%。 可靠性和人体工程学是 a81nx 的明确设计目标。 经过验证的技术,如单件 X 轴和 Z 轴道盖以及伺服驱动的 ATC 快门,确保 a81nx 延续牧野生产具有最高可靠性的 HMC 的传统。 只需查看 ATC 矩阵杂志,便可轻松了解人体工程学的重点。

---
