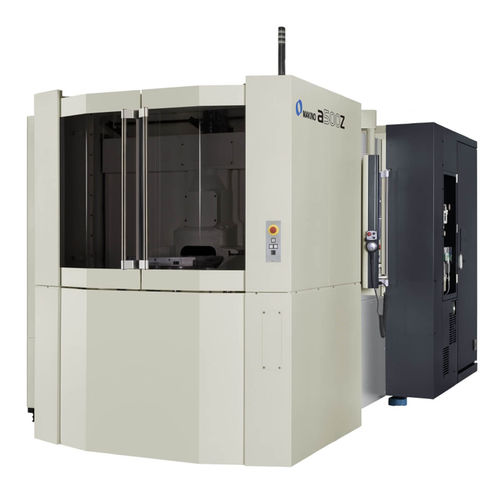

5轴CNC加工中心 a500Z
卧式旋转台BT40

5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数量
5轴
卧式/立式
卧式
结构
旋转台
主轴头
BT40, HSK A-63
工具数量
60工具
相关功能
切割
其他特性
高速, 高性能, 直接传动, 大功率, 可自动更换工具
X轴

730 mm
(28.74 in)

Y轴

750 mm
(29.53 in)

Z轴

最多: 700 mm
(27.56 in)

最少: 500 mm
(19.69 in)

转速

14,000 rpm, 20,000 rpm
(87,965 rad.min-1, 125,664 rad.min-1)

输出功率

37 kW
(50.31 hp)

X轴进给速度

50,000 mm/min
(33 in/s)

Y轴进给速度

50,000 mm/min
(33 in/s)

Z轴进给速度

50,000 mm/min
(33 in/s)

最大台面负荷

400 kg
(882 lb)

工具重量(最大)

12 kg
(26.5 lb)

换刀时间

0.9 s

产品介绍

这台多功能机床以 nx 系列四轴 HMC 的业界领先性能和可靠性为基础,增加了一个工厂制造的完全集成的 "Z 型 "第五轴,可在最少的工件夹持设置和加工操作中应对当今更复杂的零件几何形状挑战。 a500Z 采用独特的运动学布置,最大限度地减少了通过主轴和工件的力路径长度,有效地将切削负荷和反作用力传递到机床的三点式水平床身,凭借无与伦比的系统刚性,最大限度地提高了金属去除率和易损刀具的使用寿命。 a500Z 最多可加工直径 630 毫米 x 高 500 毫米的工件,有效载荷重量可达 400 千克。 X 和 Y 行程分别为 730 毫米和 750 毫米,Z 行程为 500 毫米至 700 毫米,具体取决于旋转轴的定位。 两个旋转工作台均为直接驱动型,B 轴和创新的 "斜式 "C 轴装置分别可实现 360° 和 180° 的无限移动。 这使得工件定位范围非常广泛,从托盘顶部与主轴中心线水平,到与主轴中心线平行,或介于这两个极端之间的任何位置。 a500Z 的所有轴都具有闭环主动温度控制标准,这一直是牧野的标志,不仅提供了这种设计所固有的卓越尺寸控制,而且即使在最苛刻的生产环境中也能延长部件的使用寿命。

---
