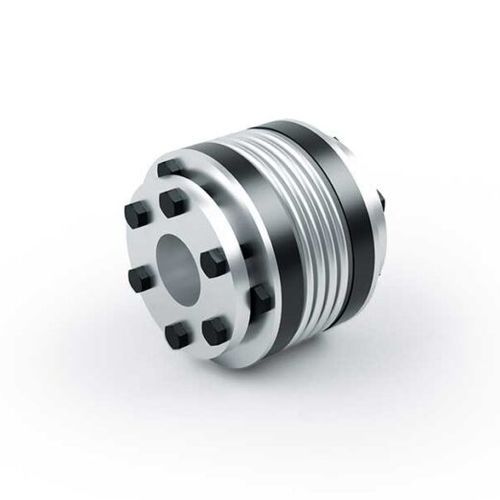

刚柔耦合 BK3 series用于传动装置金属波纹式不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 扭矩软性
- 用途
- 用于传动装置
- 构造
- 金属波纹式, 不锈钢
- 其他特性
- 扭矩测量
- 扭矩
最少: 60 Nm
(44.2537 ft.lb)最多: 6,000 Nm
(4,425.3729 ft.lb)- 旋转速度
10,000 rpm
(62,831.85 rad.min-1)
产品介绍
BK3 系列金属波纹管联轴器是 Magtrol 的 TM / TMB / TMHS / TS 在线扭矩传感器和传感器安装在传动系统中时的理想补充。
扭矩传输元件由一个金属波纹管和一个锥形卡箍连接组成。联轴器既有扭转刚度又有弹性，以便在连接两个轴端时补偿轴向、角向和径向偏差。联轴器的高扭转弹簧率确保了高扭转刚度和角度精度。
设计和材料
波纹管由高弹性的高级不锈钢制成，轮毂材料为钢。
夹紧毂由两个圆锥形部分组成，其中一个与轴接触的部分开有槽。每侧通过 6 个 ISO 4017 螺钉进行夹紧。
特点
与 Magtrol TM、TMB、TMHS 和 TS 系列在线扭矩传感器和传感器一起使用的金属波纹管联轴器
传感器
专用于扭矩传输
高扭转刚性
直径范围12 ... 100 毫米
通过锥形套管夹紧光滑的轴
易于安装
---
