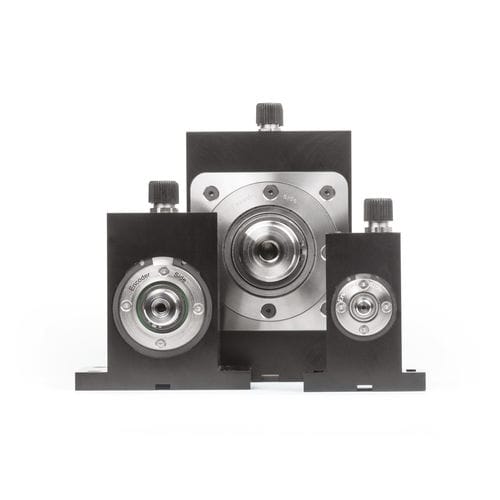

旋转扭矩传感器 TS 100 Series法兰连接数字模拟
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 旋转
- 构造
- 法兰连接
- 输出
- 数字, 模拟
- 电气连接
- 内置发送器
- 电源电压
- 直流
- 保护程度
- IP54
- 其他特性
- 高精度, 非接触型, 应变式, 双向, 定制, 智能, 校准用, 高电容, 用于汽车, 集成电子式, 带有轴角编码器, 高解析度
- 扭矩
最少: 0.02 Nm
(0.01 ft.lb)最多: 500 Nm
(368.78 ft.lb)- 精确度
0.05 %, 0.1 %
- 转速
最少: 0 rpm
(0 rad.min-1)最多: 15,000 rpm
(94,248 rad.min-1)- 过载限制
300 %
产品介绍
描述
Magtrol的TS系列在线扭力传感器提供极其精确的扭力和速度测量。每个型号都有一个集成的调节电子模块，通过一个8芯连接器提供0 V DC到± 5 V DC（± 10 V DC）的扭矩输出，以及一个可以直接连接到计算机的USB接口。该传感器与软件一起交付，允许轻松连接和获取数据。速度编码器在Tach A、Tach B和索引参考Z（1 PPR）中提供至少360 PPR（每转脉冲）。
Magtrol扭力传感器非常可靠，提供高过载保护，出色的长期稳定性和高抗噪能力。TS系列传感器型号是基于应变片的测量系统，具有嵌入式遥测信号传输。位于传感器盖上的三个LED灯可以通过颜色代码（3个LED灯的组合）直观地检查传感器的状态。该传感器通过其8芯连接器由24 V DC（12 - 32 V DC）供电。TARE和B.I.T.E.（内置测试设备）可以通过软件或8芯连接器的输入来激活。
可用的扭矩范围： 0.02 N-m ...500 N-m.
.
功能特点
- 集成扭矩、速度和角度调节
- 扭矩范围： 0.02 N-m ...500 N-m
- 带分度值的集成式速度编码器
- 准确度：< 0.1 % (0.05 %)
- 过载能力：200 %
- 过载极限：300 %。
- 速度范围：≤15 000 rpm
- 扭矩输出：±5 V DC (±10 V DC)
- USB接口和模拟连接
- LED操作状态控制
- 非接触式（无滑环）
- 单一直流电源：12 - 32 V DC
---
