工作行程 [毫米]: - 0
喉管 [mm] A1: - 80
喉管 [mm] A2: - 0
类似于 DIN 650 标准的 T 形槽 [毫米]: - 12
柱塞孔 Øx 深度 [mm]: - 10H7 x 25
柱塞直径 [mm] / 表面 F [mm²]: - 25 x 25
所需空间 CxG [mm]: - 155 x 220
应用:
肘杆式压力机适用于只需要在工作行程末端的短距离内使用压力机的全部压力时,例如装配、冲孔、铆接、压花、胶合等。

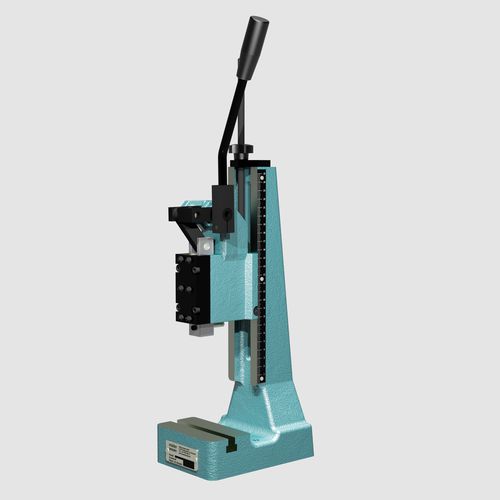

mäder VK 肘杆式压力机的压力范围从 5 kN 到 30 kN。它们特别适用于手动工作站的批量或单件生产。
mäder 肘杆式压力机只有在滑块行程的末端,即底死点 (BDC) 时才能达到额定压力。压力机的高工作压力是通过肘杆机构实现的,操作人员只需付出相对较小的努力。
mäder 手动肘杆式压力机可升级为各种增强压力机功能的附加装置。
mäder 压力机的方形滑块具有坚固耐用、表面研磨和精确导向的特点。工具可通过固定螺钉牢固地固定在滑枕孔中。
由于额定末端力是在冲程末端产生的,因此可以在所需位置施加较大的力。手动施加的力为 120 N,非常方便用户使用。由于许多应用需要的力较小,因此即使批量生产也可实现无疲劳工作。
ERGOPRESS® 手动杠杆
可 360° 无级调节并
ERGOPRESS®手柄可 360° 无级调节,并向一侧倾斜:可自由观察工作区域,位置舒适,符合人体工程学。
---
