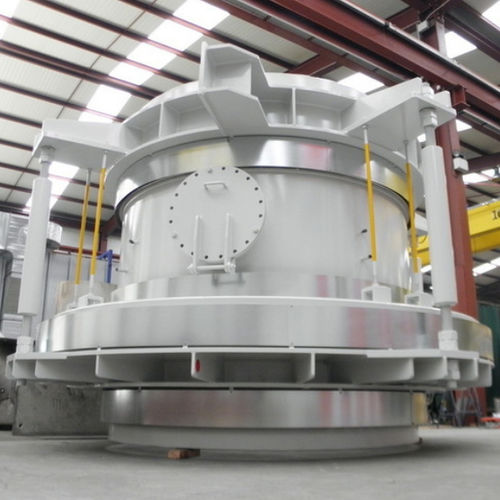

管道金属膨胀节 MP series

圆形法兰压力补偿型

一个压力平衡的膨胀节可容纳轴向和横向运动，并抵消波纹管的压力推力。一个附加的波纹管被纳入装置中，并受到管线压力的影响，从而产生一个与主波纹管上的力相等和相反的力。将这些波纹管绑在一起，可以中和装置上的压力负荷。 压力平衡型伸缩缝用于类似于轴向和/或横向伸缩的情况，但这种特殊类型的伸缩缝具有额外的优势，即不会将内部压力造成的推力传递给管道或邻近设备。这种特性在连接管道到涡轮机或其他精密设备时尤为重要，因为这些设备由于其性质，无法承受这些额外的负荷。 设备上唯一的负荷是移动伸缩节的管线波纹管和平衡波纹管所需的力之和。 这种接头可以安装在中间固定点之间，因此不需要对管道或相邻设备进行主锚固。 MPBE 设计用于吸收横向和/或轴向运动，消除内部压力造成的推力。 MPBI 吸收轴向和/或横向移动，同时抑制压力推力。这种类型的伸缩接头用于直管。
