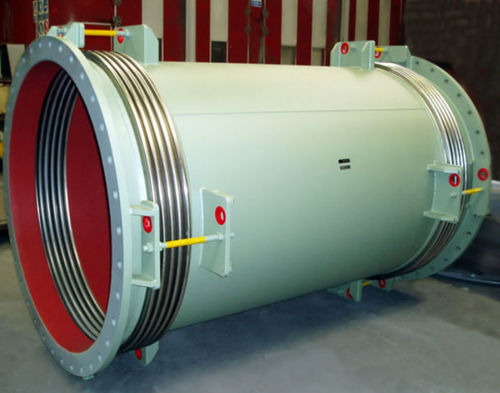

管道金属膨胀节 M series

圆形法兰焊接

又称万向无绑膨胀节，这种模式是由两个波纹管通过中心管连接在一起。 虽然它可以用来吸收三个基本动作的任何组合，但它主要用于吸收大的横向运动。 可以接受的侧向挠度是每个波纹管可以吸收的角度程度和波纹管之间的距离或中心管长度的函数。 它不能抑制压力推力，因此必须提供足够的锚和导向装置，并且只能用于包含正确设计的锚和管道对准导向装置的管道系统中。 MWD 这种膨胀节是由两个波纹管通过一个带有焊接端部的中心管连接在一起。 MFD 这种膨胀节是由两个波纹管通过一个带有法兰的中心管连接在一起。
