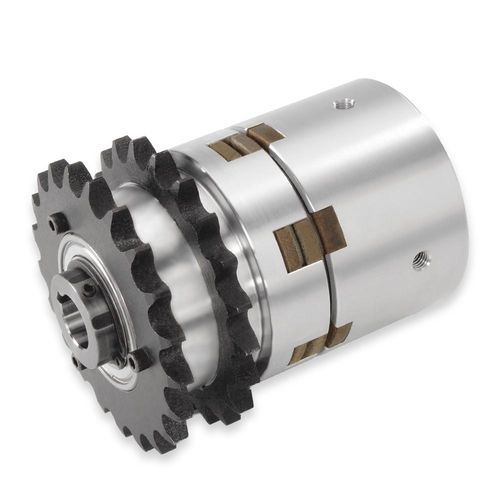

摩擦离合器制动器组合 / 带链轮 STH Series

摩擦气动弹簧

双单链轮离合器-制动器，用于停止和启动轴 组合式空气应用离合器和弹簧应用制动器 功能。启动和停止/保持轴 驱动安排。引导安装在轴上的部件 需要一个空气信号。 传递的离合器扭矩与施加的空气压力大小成正比，制动扭矩是一个固定值。 操作 施加空气压力可以释放弹簧摩擦制动器，并与摩擦离合器接合。 离合器的扭矩是对高于制动释放压力的空气压力的线性响应。 制动扭矩是由弹簧压力固定的。 安装 通过（中间）轴或轴的末端。 离合器制动器在轴上滑动，用固定螺钉和客户提供的钥匙固定。 需要防转臂来反应、制动，并防止空气壳体的旋转。 离合器制动器是为水平安装而设计的。如果需要垂直安装，请咨询工程部。 应用 零压力积放式输送系统。 通过菊花链的链轮输入。 最高转速因型号而异，并列在PDF详细资料表上。如果预期的应用超过了所列的最大转速，请咨询工程部。 设计特点 离合器和制动器合二为一，简化了安装和控制。 离合器制动器的孔径可达到所示的最大限度（美国和公制），便于安装。
