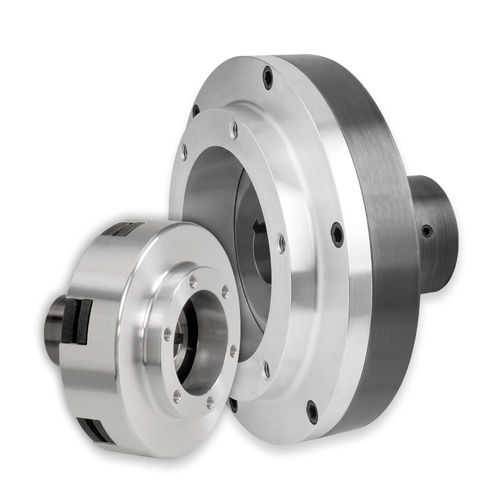

摩擦扭矩限制器 STL series

机械模块化带适配器

带适配器的机械摩擦扭矩限制器机制 持续啮合，瞬间过载保护 功能。过载保护 驱动安排。轴到适配器安装的部件 扭矩限制器机制是通过钻孔和键连接到一个完全支持的轴。 适配器连接到轴承安装的滑轮、齿轮或其他部件。 操作 机械调节，连续啮合的摩擦扭矩限制器在过载的情况下滑动。 限制器滑动的扭矩可通过拧紧或松开一个螺母进行现场调节。 当确定了所需的扭矩设置后，调整螺母被固定螺钉锁定在原位。 安装 通过/中轴或轴的末端。 扭矩限制器在轴上滑动，用固定螺钉和客户提供的钥匙固定。 适配器连接到一个完全支持的、安装有轴承的滑轮、齿轮或链轮。 注意：机构不支持适配器。 应用 瞬间过载保护。 对于连续滑动或张力控制应用，应使用SensiFlex®离合器或制动器。 最高转速因型号而异。请参考细节表。如果预期的应用超过了所列的最大转速，请咨询工程部。 设计特点 不需要重置。 挖孔以适应所显示的最大限度（美国和公制），便于安装。 适配器上的机械加工面和螺栓圈便于与轴承安装的滑轮或齿轮连接。
