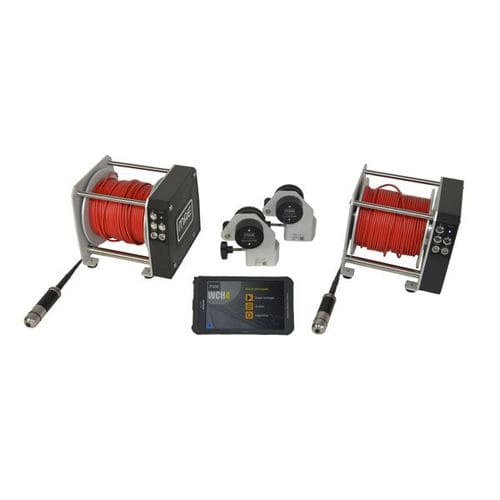

打桩监控系统 WCH4

超声波模块化无线型

WCH4 是一种创新型模块化无线仪器，用于对地基杆进行跨孔测试。系统核心是由电子控制的电动卷轴，卷轴上安装有大功率钻孔探头，用于对基杆、隔墙和所有可通过横孔测试（即通过在浇注时准备好并随后注满水的管中进行盘孔）验证的水泥或混凝土基建工程进行横孔勘测。WCH4 系统的每个卷轴都集成了一个带 60 米电缆的电动探头，以及所有控制电子设备，用于在探头下降/上升过程中自动管理探头（横孔）和保存数据。由于采用了坚固的平板电脑，而且几乎完全不需要物理布线，因此除了显示和解释获取的数据外，设置、测量管理也非常简单快捷。在直接分析模式下，内部发生器发出的每个波形都会完整显示出来，而且还可以修改显示参数，以便更轻松地读取通过交叉孔的速度和可能存在的被测缺陷材料。通过使用自动同步移动的 2-3-4 个电动卷轴，可以成倍地减少勘测时间，因为只需将探头插入/上升到勘测杆（必须使用 2-3-4 个管）内，就可以获得相应的截面。每个脉冲采集到的数据都会实时显示在平板电脑的大屏幕上，可以立即查看被测结构中可能存在的缺陷。
