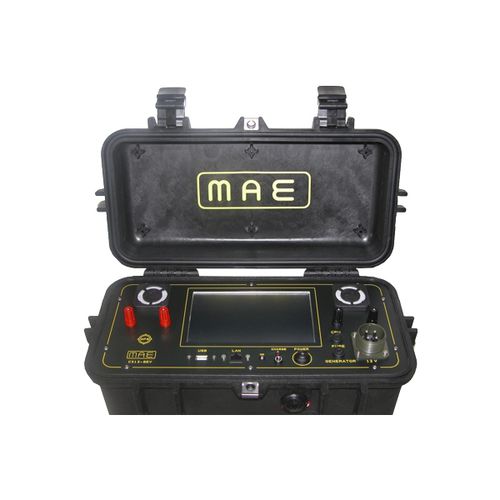

电测量仪器 C313SEV

地点电阻率数字用于四极测量

用于 V.E.S.垂直电测的数字式地动仪。该设备的特点是在地质电学勘测中具有最高的分辨率和精度，而且运行速度极快。数据采集完成后，可立即使用相关数据处理软件对数据进行处理。电源由嵌入式电池组提供，通过微处理器进行管理，能够提供广泛的自主采集功能。数据记录和保存在内置磁盘或 USB 密钥（随附）上。设备完全计算机化，只需触摸 7 英寸集成触摸屏彩色液晶显示器上的菜单，即可选择所有操作功能。 此类测量的目的是为测点重建 1D 电测图。地质电学方法包括通过实验测定电阻率分布，以确定介质的电结构特征。在 SEV 方法中，电极之间的距离逐渐增大，d.d.p.和电流强度之间的比率逐次测量。由此获得的电阻率值会受到深度越来越大的材料特性的影响。鉴于第二种影响，必须进行几何校正，因此在计算电阻率时必须引入与 MN（测量电极）和 AB（输入电极）距离有关的因素。根据沿地电区域电极位置的变化，可确定不同的四极系统：温纳和斯伦贝谢。
