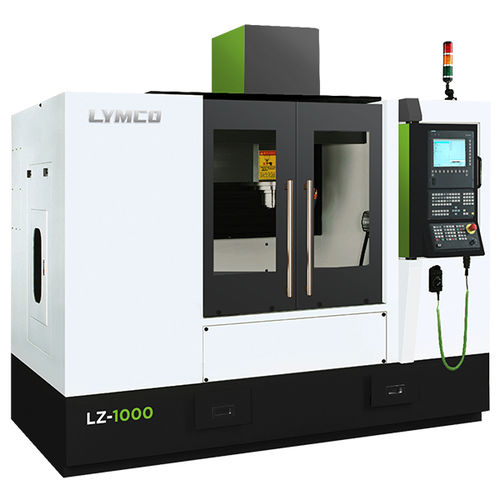

3轴CNC加工中心 LZ series立式16工具20工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 工具数量
- 16工具, 20工具, 12工具
- 应用
- 用于模具
- 其他特性
- 高效率, 高刚性, 高速
- X轴
450 mm, 720 mm, 1,000 mm, 1,300 mm, 1,400 mm
(17.72 in, 28.35 in, 39.37 in, 51.18 in, 55.12 in)- Y轴
350 mm, 500 mm, 600 mm, 800 mm, 1,600 mm
(13.78 in, 19.69 in, 23.62 in, 31.5 in, 62.99 in)- Z轴
300 mm, 400 mm, 500 mm, 600 mm
(11.81 in, 15.75 in, 19.69 in, 23.62 in)- 转速
最少: 10,000 rpm
(62,832 rad.min-1)最多: 50,000 rpm
(314,159 rad.min-1)- 输出功率
最少: 6 kW
(8.16 hp)最多: 39 kW
(53.03 hp)- X轴进给速度
20,000 mm/min, 30,000 mm/min
(13 in/s, 20 in/s)- Y轴进给速度
20,000 mm/min, 30,000 mm/min
(13 in/s, 20 in/s)- Z轴进给速度
20,000 mm/min, 30,000 mm/min
(13 in/s, 20 in/s)- 最大台面负荷
200 kg, 400 kg, 1,000 kg, 2,500 kg, 3,000 kg
(441 lb, 882 lb, 2,205 lb, 5,512 lb, 6,614 lb)- 总重量
5,500 kg, 6,040 kg, 8,600 kg, 15,210 kg, 24,500 kg
(12,125.42 lb, 13,315.92 lb, 18,959.75 lb, 33,532.31 lb, 54,013.25 lb)
产品介绍
LZ 系列采用先进的 T 形结构设计，最大限度地提高了刚性，并使刀具路径移动更加顺畅。
该机器可配备 Fanuc、Siemens、Heidenhain 或 Mitsubishi 控制器，根据客户的习惯灵活安装。作为一种高速模具加工设备，LZ 机床通过非凡的结构稳定性和构造细节，能够减少最终抛光工序。该机器能够加工周围精度要求为 10 微米的零件。
通过两件式铸件设计（一件用于床身，另一件用于桥架）加强了结构。在这种结构中，由于具有高减震属性，表面质量可以得到优化。因此，在该机器上加工的模具零件可以保持较高的生产率和质量。在结果检测方面，可根据需要配置雷尼绍或 Blum 零件测头附件。
结构
双立柱和横梁采用独特的单件铸造。
直线导轨
重型滚柱式直线导轨，3 轴间距宽 - 45 毫米。
主轴
多种主轴配置可供选择。从 15000 转/分到最大 50000 转/分，Z 轴 1.0G50000rpm 主轴，Z 轴加速度为 1.0G。
---
