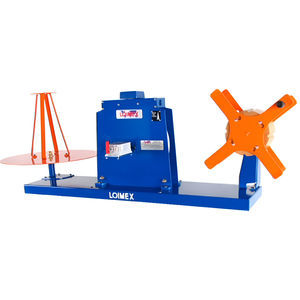

手动卷绕机 D16H

电缆线圈带长度测量

该机器用于测量和卷绕电缆及其他柔性材料。 最大放卷和收卷能力分别为 30 公斤和 15 公斤。 底架 钢制底架（1,060x250），包括电缆测量装置 M20、放卷装置 A20 和卷绕装置 R20。 电缆测量仪 M20 钢制外壳，轻金属测量轮周长 1000 毫米，带滚珠轴承。 带有锥形入口的导轨，用于测量材料的切向通过。 带有双弹簧牵引力的压力辊，由钢制成，表面覆盖硬橡胶（M20/S 型带有特殊钢），轴承带有保护罩，由杠杆通过齿轮齿条机构驱动。 计数装置用 7 毫米黑底白字数字连续显示米数和厘米数。可测量 9,999.99 米，通过白色数字细分为厘米。 拨杆用于归零。 A20 支撑板，直径 500 毫米，锥体直径 60:200 毫米，高 350 毫米，带可拆卸锁定板。带 4 个固定孔的底板，带支撑底座。 卷绕装置 R20 轴承块，带直径 60:200 毫米、高 350 毫米的木制锥体，带有四个用于捆绑电缆线圈的凹槽。前锁十字架可轻松拆卸。 最大承重 15 公斤。 选购件 您可以订购带支脚的 D16h，订购时请参考 D16h/p。 - 电缆直径：1 a 16 毫米 - 计数器容量： 9.999.99 米 - 精确度约：+-0.2 - 钢缆：可选 - 尺寸：1.450x650x470 毫米
