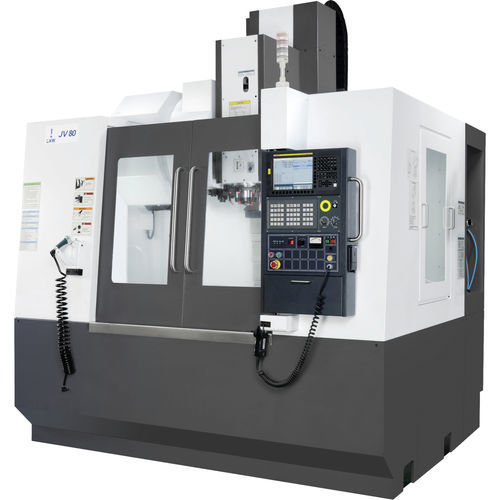

3轴加工中心 JV 80立式用于金属BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 主轴头
- BT40
- 工具数量
- 20工具
- 相关功能
- 切割
- X轴
820 mm
(32.28 in)- Y轴
540 mm
(21.26 in)- Z轴
600 mm
(23.62 in)- 转速
5,000 rpm
(31,416 rad.min-1)- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X轴进给速度
36,000 mm/min
(24 in/s)- Y轴进给速度
36,000 mm/min
(24 in/s)- 最大台面负荷
800 kg
(1,764 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 重复精度
0.003 mm
(0.00012 in)- 换刀时间
3.5 s
- 总重量
5,500 kg
(12,125.42 lb)- 整体长度
2,620 mm
(103.1 in)- 整体宽度
2,860 mm
(112.6 in)- 总高度
3,165 mm
(124.6 in)
产品介绍
杆数
主轴鼻端与桌面的距离 - 毫米 - 125 - 725
工作台
工作台尺寸 - 毫米 - 1000 × 560
T 槽尺寸 x 间距 - 数目 x 毫米 x 毫米 - 5 x 18 x 100
转轴
最大。主轴扭矩（连续/间隔） - Nm - 78/143
进给系统
切削进给率 - 米/分钟 - 20
滚珠丝杠的直径x间距 - 毫米 - ∅40 x 12
自动换刀装置
相邻刀具的最大直径 - mm - 80
无相邻刀具的最大直径 - mm - 150
精度
定位精度（X/Y/Z） - 轴 - 毫米 - ±0.010
数控系统
控制器 - 类型 - 三菱/西门子/Fanuc
---
