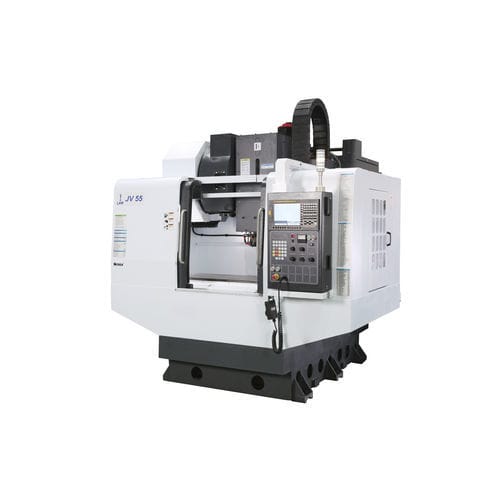

3轴数控铣床 JV 55立式BT4020工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40
- 工具数量
- 20工具
- 相关功能
- 切割
- X轴
575 mm
(22.64 in)- Y轴
410 mm
(16.14 in)- Z轴
460 mm
(18.11 in)- 转速
8,000 rpm
(50,265 rad.min-1)- 输出功率
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X轴进给速度
36,000 mm/min
(24 in/s)- Y轴进给速度
36,000 mm/min
(24 in/s)- 最大台面负荷
400 kg
(882 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 重复精度
0.003 mm
(0.00012 in)- 换刀时间
2.5 s
- 整体长度
3,350 mm
(131.9 in)- 整体宽度
3,350 mm
(131.9 in)- 总高度
2,740 mm
(107.9 in)
产品介绍
行程
主轴鼻部与台面的距离 - 毫米 - 140 - 600
工作台
工作台尺寸 - 毫米 - 900 × 430
T 槽尺寸 x 间距 - 数目 x 毫米 x 毫米 - 4 x 18 x 100
转轴
最大。主轴扭矩（连续/间隔） - Nm - 48/93
进给系统
切削进给速度 - 米/分钟 - 10
滚珠丝杠的直径x间距 - 毫米 - ∅40 x 12
自动换刀装置
刀具数量 - 20把
相邻刀具的最大直径 - mm - 80
不带相邻工具的最大工具直径 - mm - 125
最大。刀具长度 - 毫米 - 250
精度
定位精度（X/Y/Z） - 轴 - 毫米 - ±0.010
数控系统
控制器 - 类型 - 三菱/西门子/Fanuc
---
