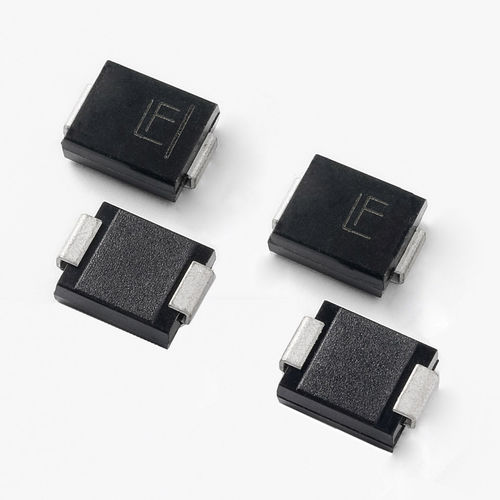

瞬态电压抑制管(TVS)二极管 1.5SMC series

SMT低电感用于电子元件

1.5SMC系列专门用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压影响。 特征和优势: • 10×1000μs波形时的峰值脉冲功率为1500W，重复频率（工作循环）: 0.01% • 出色的箝位能力 • 增量浪涌电阻较低 • 正常情况下，当VBR最小值>12V时，IR小于1μA • 可优化电路板空间的表面贴装型产品 • 小尺寸封装 • 内置式应力消除 • 典型的故障模式是因超过指定电压或电流而造成的短路 • 锡丝测试基于JEDEC JESD201A的4a和4c表进行。 • IEC 61000-4-2 ESD 30kV（空气放电），30kV（接触放电） • 数据线路ESD保护符合IEC 61000-4-2 • 数据线路EFT保护符合IEC 61000-4-4 • 快速的响应时间: 从0伏特至VBR最小值通常小于1.0ps • 钝化玻璃芯片接点 • 可保证高温回流焊接: 260°C/30秒 • VBR @ TJ= VBR@25°C x (1+αT x (TJ - 25))(αT:温度系数，标准值为0.1%) • 根据美国保险商实验室标准，塑料封装可燃性评级为V-0 • 符合J-STD-020 MSL1级标准，LF最大峰值260°C • 亚光无铅镀锡 • 不含卤素且符合RoHS标准 • 无铅E3意味着第2级互连元件无铅，端子镀层材料为锡(Sn) (IPC/JEDEC J-STD-609A.01)
