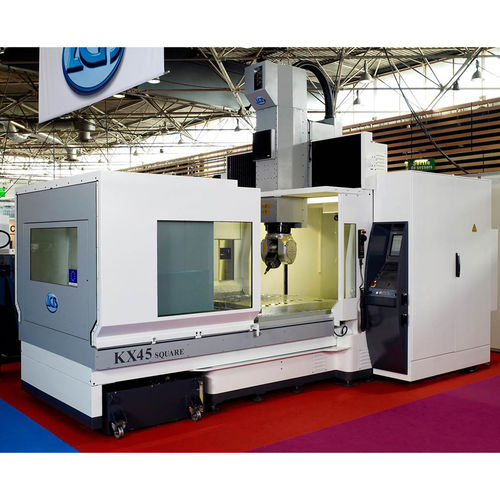

3轴数控铣床 KX45 Square GV1立式固定门架台面固定式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 固定门架, 台面固定式, 移动台式
- 主轴头
- HSK-63-A
- 工具数量
- 24工具
- 相关功能
- 切割
- 应用
- 用于模具工业, 用于矩阵
- 其他特性
- 高速, 高精度, 高性能, 可自动更换工具
- X轴
1,500 mm
(59.06 in)- Y轴
1,500 mm
(59.06 in)- Z轴
600 mm
(23.62 in)- 转速
24,000 rpm
(150,796 rad.min-1)- 输出功率
20 kW, 25 kW, 51 kW
(27.19 hp, 33.99 hp, 69.34 hp)- X轴进给速度
40,000 mm/min
(26 in/s)- Y轴进给速度
40,000 mm/min
(26 in/s)- Z轴进给速度
30,000 mm/min
(20 in/s)- 工具重量(最大)
5 kg
(11 lb)- 换刀时间
8 s
- 总重量
15,000 kg
(33,069.34 lb)- 整体长度
5,000 mm
(196.9 in)- 整体宽度
3,500 mm
(137.8 in)- 总高度
4,150 mm
(163.4 in)
产品介绍
机床的龙门结构（移动工作台、固定床身、龙门和横梁）提高了稳定性和刚度，并通过受控热稳定增强了稳定性和刚度。海德汉成套设备包括CN IT 530 HSCI、绝对线性编码器、轴用电机和变速器，由于数字控制的HSM算法和不同机床部件之间的完美互动，使得粗加工和精加工都能达到高速和极高的切削精度。
这一新的 "GV "系列是与我们的客户和合作伙伴密切合作开发的，以满足工具制造（模具设计、矩阵和模型）、航空和汽车工业零件生产以及高精度机械产品领域的加工要求。
---
