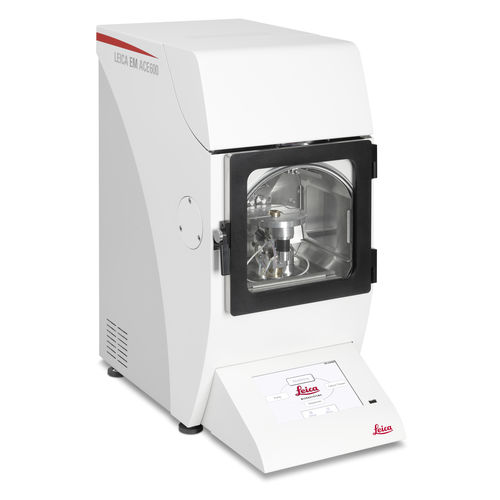

薄膜制造样本制备系统 EM ACE600
用于 SEM

薄膜制造样本制备系统 - EM ACE600 - Leica Microsystems GmbH/徕卡 - 用于 SEM
薄膜制造样本制备系统 - EM ACE600 - Leica Microsystems GmbH/徕卡 - 用于 SEM
薄膜制造样本制备系统 - EM ACE600 - Leica Microsystems GmbH/徕卡 - 用于 SEM - 图像 - 2
薄膜制造样本制备系统 - EM ACE600 - Leica Microsystems GmbH/徕卡 - 用于 SEM - 图像 - 3
薄膜制造样本制备系统 - EM ACE600 - Leica Microsystems GmbH/徕卡 - 用于 SEM - 图像 - 4
薄膜制造样本制备系统 - EM ACE600 - Leica Microsystems GmbH/徕卡 - 用于 SEM - 图像 - 5
薄膜制造样本制备系统 - EM ACE600 - Leica Microsystems GmbH/徕卡 - 用于 SEM - 图像 - 6
添加到我的收藏夹
添加到产品对比表


产品规格型号

应用
薄膜制造, 用于 SEM

产品介绍

您选择了用于TEM和FE-SEM分析的最高分辨率。 Leica EM ACE600是优良的多用途高真空薄膜沉积系统,设计来根据您的FE-SEM和TEM应用的需要生产非常薄的,细粒度的和导电的金属和碳涂层,用于最高分辨率分析。 这种高真空镀膜机可以通过以下方法进行配置:溅射、碳丝蒸发、碳棒蒸发、电子束蒸发和辉光放电。 适用于Leica EM ACE600高真空镀膜机的Leica EM VCT真空冷冻传输系统,是无污染的低温扫描电镜样本制备的理想解决方案。
