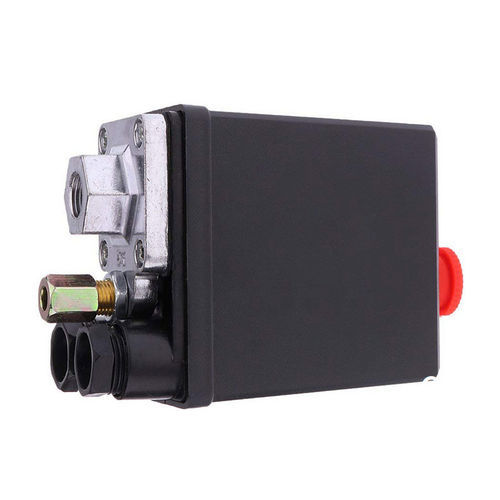

机械压力开关 LF10L

差动

压力开关是由压力驱动的电气开关。简单地说，就是通过空气压力强制打开或关闭电气开关。 进气口的空气压缩机切断开关作用于柔性薄膜上。压力转化为力。力的大小取决于两点：薄膜的面积（平方毫米）和压缩空气的压力（巴）。由于面积是恒定的，因此产生的力与空气压力成正比。 薄膜的另一侧连接着弹簧和杠杆，杠杆作用于电子开关。只要弹簧的向下力大于压缩空气的向上力，薄膜（和杠杆）就会保持向下。 但当压力升高时，压缩空气的向上力就会大于弹簧的向下力。此时薄膜（和杠杆）将向上移动。薄膜向上移动时，杠杆也向上移动。反过来，杠杆打开电气触点，压缩机停止。 现在，这并不是一个直接的连接，而是内部有一个巧妙的机制，使开关在一定压力下立即翻转，而不是缓慢翻转（"快动"）。该装置还与第二个设定压差的固定螺钉相连。对于压力开关的内部工作原理来说，这仅仅意味着开关会在比开关闭合时的压力更低的压力下再次闭合（内置滞后）。
