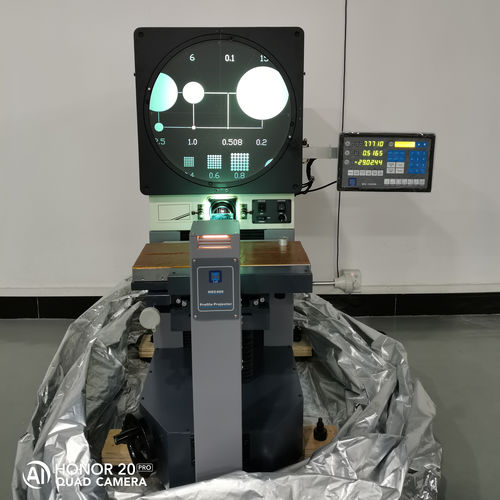

卧式轮廓投影仪 HOC400

数字

名称: 卧式光学比较器(HOC400) - 水平光学比较器(HOC400) 型号：HOC400 - HOC400 规格 - 水平光学比较器的屏幕尺寸：￠400mm，带4个胶片夹。 - 行程-X.Z轴：250mm*150mm。 - 旅行-Y：100毫米 - 舞台尺寸：450mm*200mm - 舞台负载能力：30公斤 - 净重：240公斤 - 物镜:5x.10x.20x.50x.100x.(标准10倍)，附反光板 - 放大精度：轮廓0.08%，表面0.12%。 - 传输照明：24v/150w卤素灯泡，用于轮廓。 - 反射照明：表面用21v/150w卤素灯泡（对光纤照明）。 - 电源：AC110-120v，200-240v，单相50/60HzAC110-120V，200-240V，单相50/60Hz。 - 线性标尺-X.Y轴：0.5µm分辨率Y轴：0.5µm分辨率 - 角度测量。 0.01°或1′分辨率 - 精度。(2.5+L/150)µm，L=被测工件的长度(单位：mm) - 重复性：0.003mm - 传动：直线导轨，适合快速移动 - 数字读数。RS-232C输出的计量计数器 特点 - 偏斜 - MM/INCH转换 - ABS/INC转换 - 零设置 - 1/2计算 - 0° 90° 270° 360°转换 - 线性补偿 - RS-232C输出 - 几何测量
