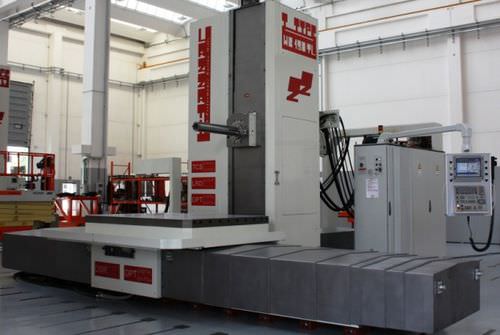

CNC数控镗铣床 HB 130T Evo4.0通用旋转台式4轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 通用
- 结构
- 旋转台式
- 轴数量
- 4轴
- *其他特性
- 高精度, 高刚性, 紧凑型, 模块化, 高效率
- X轴
3,000 mm, 4,000 mm, 5,000 mm
(118.11 in, 157.48 in, 196.85 in)- Y轴
2,000 mm, 2,500 mm, 3,000 mm
(78.74 in, 98.43 in, 118.11 in)- Z轴
2,000 mm, 2,500 mm, 3,000 mm
(78.74 in, 98.43 in, 118.11 in)- W轴行程
900 mm
(35 in)- 主轴直径
150 mm
(6 in)- 输出功率
75 kW
(101.97159 hp)
产品介绍
HB 130T Evo4.0是一台 "T "型形态学设备，有两个独立分开的床身，由地基刚性连接。大量的 BW Fixatoren 水平仪和地基拉杆每隔 500 毫米定位一次，使两个床身具有最大的刚度和水平精度。
Linea T 型的优势在于
符合人体工程学的设计
最佳可视性
更容易接近和放置工件
最大限度地利用工作区域
为操作员提供最大的舒适度
模块化：
旋转工作台 15 吨或 25 吨，表面最大可达 B=1.800×2.400 毫米
最大程度的定制摆放。
刚性
与地面的距离最小
主轴非常靠近工作台中心
两端的特殊设计：使工作台与立柱完美贴合
最大限度地减少与工作台中心的距离。
通过对工件的最佳处理，实现最大的刚性。
机床直接安装在地面上
降低地基成本
为操作者提供最大的舒适度
主轴与地基水平面之间的距离减小，因此刚性最大。
固定式加长滑枕头座：
镗削主轴超出工作台中心近 300 毫米
头架 A UA 360 "GradoGrado "在水平和垂直位置均超出工作台中心。
只需一台机床即可完成镗铣加工：
最大通用性
生产率极高。
一次装夹可加工工件的 5 个面。
主轴
主轴锥度 - ISO - 50 - Big Plus
最大转速 - RPM转速 - RPM - 4.000
电机最大扭矩 - Nm - 1.200 - 3.250
固定加长滑枕头座 - 截面 - mm. - 515 x 510
行程 - 毫米
固定加长滑枕头座 - 长度 - mm. - 固定 350
---
