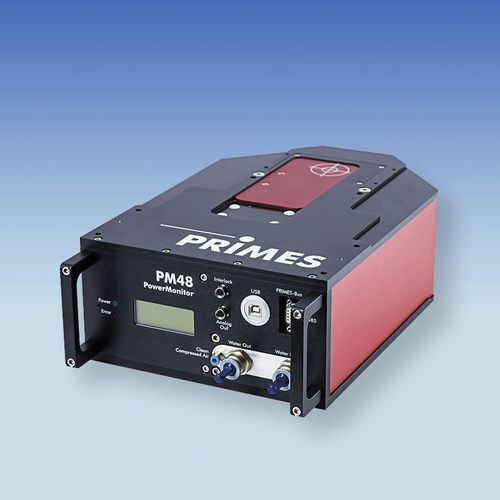

功率测量表 PM

水光束气动

PRIMES 功率监测仪（PM）采用与紧凑型功率监测仪（CompactPowerMonitor）相同的量热原理。与 CompactPowerMonitor 中的平面吸收器不同，PowerMonitor 中的激光束通过一个可聚焦的反射镜射入一个圆柱形吸收器。水冷式吸收器内部涂有高吸收涂层。圆柱形吸收器可以实现极高的吸收率，同时将背反射降至最低。 这种方法适用于非常高的功率。所有与冷却水接触的部件均由铜或黄铜制成。这样就能有效防止冷却循环中的应力腐蚀。气动关闭装置可保护 PowerMonitor 免受灰尘污染。 在开发 PowerMonitor 时，重点考虑了以下要求： - 吸收高强度光束 - 高吸收率 - 长期稳定性 - 准确性 - 可重复性 - 采集时间短 - 在恶劣的工作环境中也能可靠运行 PowerMonitor 可测量固体激光器（YAG）或 CO2 激光器波长范围内连续波激光器的光束功率，具体取决于校准。各种型号的功率范围从 300 W 到 25 kW。不久还将推出最大功率为 50 kW 的系统。 PowerMonitor 可在集成的 LCD 显示屏上显示读数。也可通过 PC 使用。这就是 PowerMonitor 软件中图形用户界面的作用。它可以模拟显示当前功率并记录时间发展。
