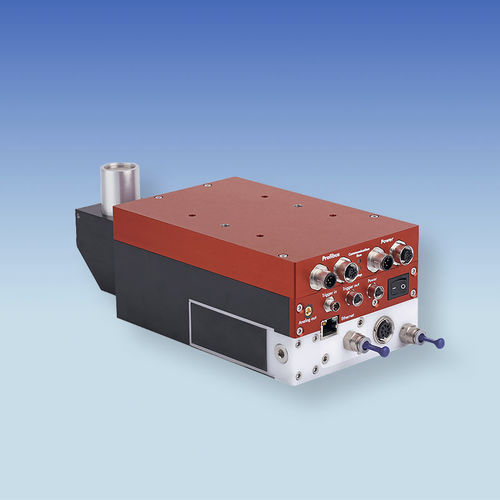

拍照式激光束分析仪 MSM-C

远场

PRIMES MicroSpotMonitor-Compact (MSM-C) 是专为微处理器系统开发的，它以紧凑和模块化的测量系统扩展了基于摄像头的聚焦分析系统产品系列。 专为微处理设备而优化 MicroSpotMonitor-Compact (MSM-C) 专门针对微处理系统中有限的安装空间进行了优化。带有电子设备、衰减器和功率吸收器的摄像机外壳尺寸约为 230 x 120 x 60 毫米（长 x 宽 x 高）。该紧凑型设备没有自己的运动轴。 激光束通过测量光学元件放大，经两个分光镜衰减，然后通过偏转镜成像到 CCD 传感器上。如有必要，还可在传感器前安装额外的滤光片。光束的几何形状和功率密度分布由 CCD 传感器测量。测量数据通过以太网传输到个人电脑，并通过 PRIMES LaserDiagnoseSoftware 软件进行评估。也可选择由设备内部确定数据，并通过 PROFIBUS 接口传输到设备控制器。 功率密度分布（单个切割平面）、光束尺寸和光束在测量平面内的方向都会被测量出来。根据所选的局部分辨率，重复测量的重复率最高可达 1 赫兹。 与外部 Z 轴配合使用： - 焦点尺寸 - 焦点在空间中的位置 - 衍射指数 M2（光束传播因子 k，光束参数乘积） - 瑞利长度 - 远场发散
