几何特征测量表 FPM

位置CCD激光

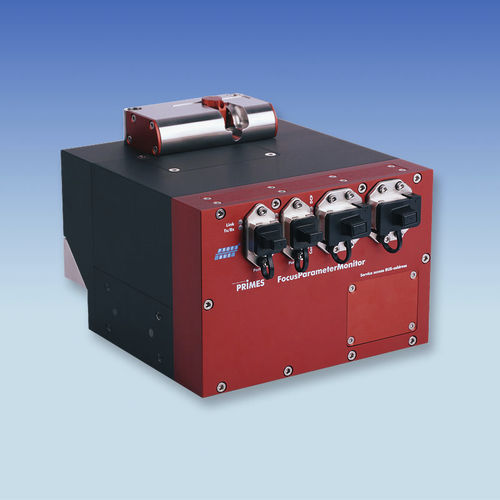

PRIMES FocusParameterMonitor（FPM）可快速确定激光束参数。测量过程完全由现有机器程序控制。 快速测量激光光束 FocusParameterMonitor (FPM) 是市场上首个可快速确定加工区域内激光束参数的系统。其优点如下它可以轻松集成到系统中，而且现场总线接口（PROFINET、PROFIBUS）可以方便地与许多工业控制系统和网络连接。 在光束入口处，电子闭合装置和保护玻璃可防止测量设备受到污染。来自激光和加工头的光束通过一个偏转镜进入设备。 光束通过一个分光镜和另一个偏转镜到达测量组件。激光功率通过热量计测量。为此，激光对吸收器进行一段时间的照射。借助已知的热容量、测试体的温升和照射时间，可以计算出功率。基于摄像头的光束分析单元通过 CCD 传感器测量光束几何形状和光束位置。最后通过现场总线接口将测量数据传送到系统控制器。无需额外的个人电脑。 - 激光功率 - 光束尺寸 - 光束位置 在 - 波长： 1030-1090 纳米 - 最大激光功率： 8 kW - 典型测量周期： 0.3 秒（用于光束测量）
