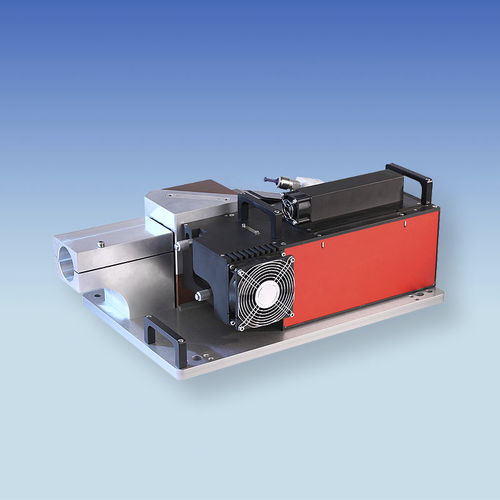

半径测量仪器 HP-LQM

CCD激光光束

PRIMES 高功率激光质量监测仪（HP-LQM）可快速、自动地确定光束源的光束参数。该测量系统结构紧凑，易于校准，并可单独扩展。 确定光束传播，分析故障 通过 HP-LQM，PRIMES 提供了一个集成解决方案，可快速、简单地分析光束源的光束特性。结合 PRIMES 提供的准直仪，该测量系统可确定光纤激光器和光纤引导光束源的光束传播。 要对光纤激光光源的光束质量、发散性、光束方向和功率进行详细鉴定，通常需要花费大量精力并使用多个装置。 带准直器的 HP-LQM 可准直从光纤发散传播的激光光束，在两个适配的水冷衰减器中降低功率，并将测量光束导入 LQM。结合 PowerLossMonitor，可通过耦合到衰减器的激光功率和冷却介质中的温度升高来并行测量激光照射功率。 安装在 HP-LQM 光圈中的光学元件可将进入设备的准直光束聚焦。聚焦后的光束通过几个集成衰减器和一个透镜放大显示在 CCD 芯片上。激光诊断软件（LaserDiagnosticsSoftware）可以根据测量到的二维功率密度分布确定光束的半径、位置和方向。
