CCD测量仪器 LQM+

光学紫外线光束

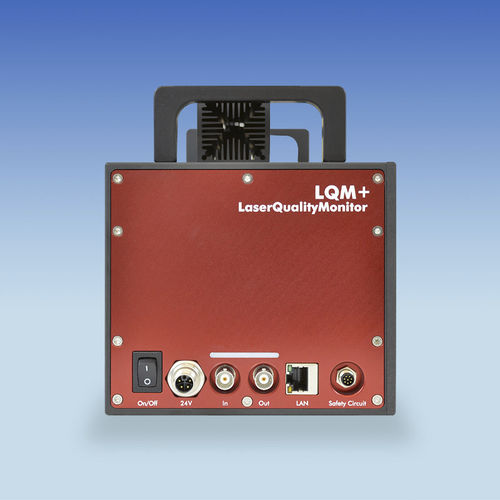

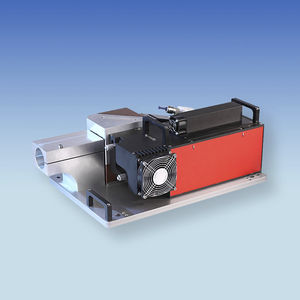

PRIMES LaserQualityMonitor LQM+ 可快速、自动地确定光束源的光束参数。该测量系统结构紧凑，易于校准，并可根据个性化需求进行扩展。 确定光束传播，分析故障 通过 LQM+，PRIMES 为快速、直接地分析光束源的光束特性提供了集成解决方案。从紫外到近红外范围内的激光光束传播均可通过该测量系统进行表征和认证。此外，还能轻松分析光束成像系统谐振器光学结构的误差。 要对瑞利长度通常为十米的准直激光光束进行表征，需要进行大量的测量工作，因为测量范围非常长，需要三到六个瑞利长度。由于空间原因，通常无法进行这种形式的测量。因此，ISO 11146 建议采用另一种方法，即测量聚焦产生的苛性，以确定衍射系数 M2。 LQM+ 通过聚焦照射的准直激光束来产生这种设备内部苛性。聚焦后的光束通过几个集成衰减器和一个透镜放大显示在 CCD 芯片上。激光诊断软件（LDS）通过这种方式测得的二维功率密度分布，确定光束的半径、位置和方向。通过该测量系统的程序以及在设备不同位置的重复测量，可以确定描述人工苛性碱所需的所有参数。
