激光测量仪器 BM-HQ

扫描式机械光束

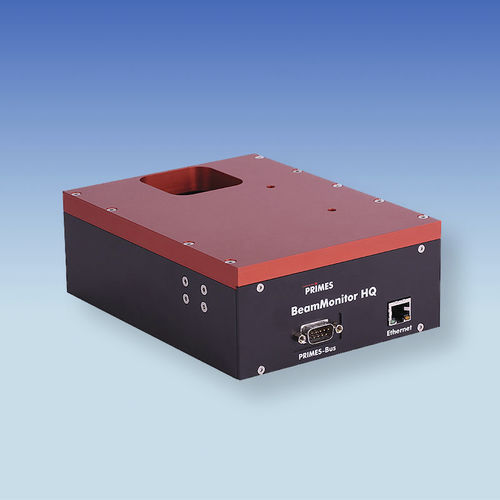

这种用于 CO2 激光器原始光束诊断的参考系统已成功使用多年。事实上，PRIMES 高质量光束监测器 (BM-HQ) 取代了用于识别光束轮廓或光束对称性的典型有机玻璃灼烧装置。 该诊断设备可实现高精度的快速测量。高动态范围的探测器保证了这一点。 BM-HQ 是分析激光光束的完美设备。机械扫描系统可测量全功率准直激光束的功率密度。 BM-HQ 结构紧凑、重量轻，非常适合集成到材料加工系统中和用于维修。 激光束通过旋转的测量头逐点扫描。镜架也可线性移动，以扫描整个光束轮廓。这样，每次都会有部分光束转向并射向检测器。 输入信号被数字化并传输到评估单元。采用 14 位 A/D 转换器和高达 256 x 128 像素的分辨率，即使对原始光束中的微小干扰也能进行精确分析。该设备专为在恶劣的工业制造条件下使用而设计，可适应各种空间方向。 软件具有以下标准功能： - 测量：单次、连续测量（监控操作）和按时间顺序发展的测量（线扫描） - 显示等距、假色、等值线和数值结果显示 - 数据以 *.foc 或 ASCII 文件格式保存 在测量过程中，整个光束从 BeamMonitor 中流出，必须尽可能完全吸收。
