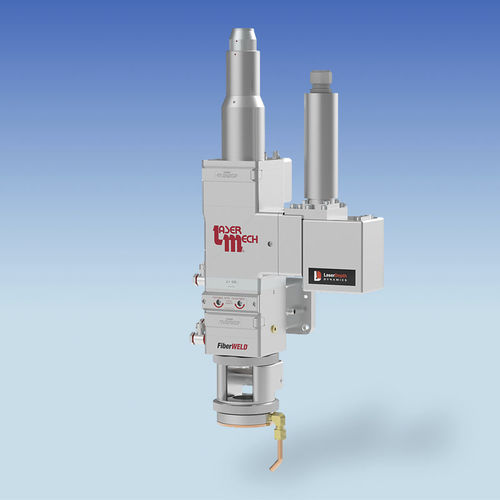

光学成像系统 LDD

用于检查

Laser Depth Dynamics (LDD) 的专利成像技术是唯一能够在焊接过程中对激光焊接穿透进行直接几何测量的技术。在线相干成像（或称 ICI）使用低功率红外激光束来测量距离，从材料表面到锁孔底部的额外距离即为焊透。该测量光束通过与焊接光束相同的光学器件，直接聚焦到钥匙孔的蒸汽通道底部，并实时返回实际穿透率。所获得的数据相当于焊接的纵向截面，可即时传输，无需额外人力，也不会破坏工件。无需再进行破坏性测试，并可为每个焊缝保存焊接质量数据。 Laser Mechanisms 已将 LDD 系统无缝集成到其所有 FiberWELD® 头中，也可集成到 Laser Mech® CO2 光束传输系统中。 在线相干成像（ICI）非常灵活，可应用于焊接以外的一系列激光工艺，并能够测量越来越多的特定工艺指标。基于 ICI 的焊缝跟踪、高度跟踪、点焊穿透和凝固表面检测只是焊接应用中的几个例子。它可以测量烧蚀激光的表面特征和深度，还可以用作航空航天钻孔的穿透检测器。对于激光熔覆和激光增材制造等增材制造工艺，ICI 系统可以测量添加另一层之前和之后的表面高度。 LD-600 是 LDD 的旗舰在线相干成像系统。
