平面度测量干涉仪

用于大型零件自动化

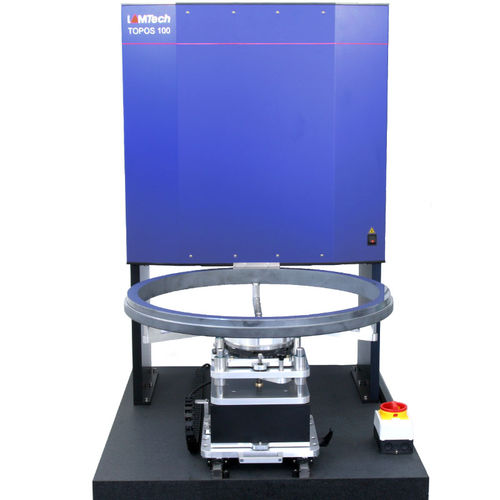

通过交叉或旋转台对 TOPOS 100 进行延伸的大环和表面的平坦度测量 TOPOS 干涉仪基于非接触式测量原理. 这是使用十字台或旋转台进行测量的基础。 因此，根据干涉仪的测量领域，可测量件的尺寸没有限制。 采用@@ 交叉式或旋转式工作台的方法，测量过程完全自动化。 单个测量值的数量取决于测试对象的大小。 每段测量完毕后，用户将像其他任何正常测量一样获得整件的平整度值。 外径可达 420mm、环宽度可达 80mm 的大环 为了测量大环，将用重叠测量环段。 之后，这些区段将被合并计算。 因此，这种测量的基础是缝合方法。 TOPOS 100 测量场下方的旋转将由电机驱动的精密旋转工作台进行。 可以测量外径可达 420mm、环宽度可达 80mm 的环。 如果环宽度较大，则可以使用交叉表测量零件。
