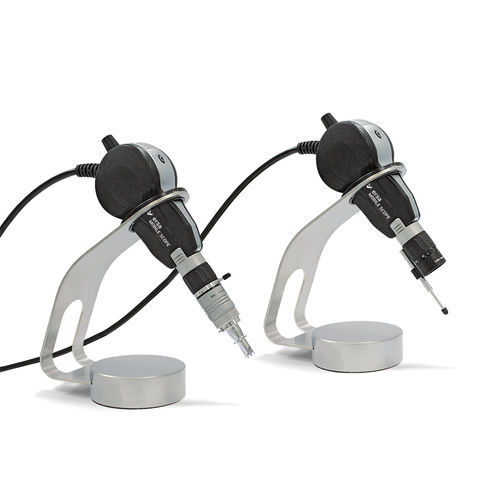

拍照式检测系统 MOBILE SCOPE

光学数字LED式

用于快速检测隐蔽焊点的手动引导系统 紧凑型便携式视频显微镜，用于检查电子制造中的焊点。设计用于球栅阵列 (BGA)、μBGA、CSP 和倒装芯片设备焊点的光学检测、数字图像记录和测量任务。 - 移动式检测系统，配有两个快速更换物镜（取决于设备）： - 90° BGA 光学镜组（间隙约 280 µm） - 0° 微距变焦检测光学镜组 - 对隐蔽焊点进行快速手工引导检测 - 集成式可调光 LED 照明 - 500 万像素 N-MOS 彩色摄像头，带 USB 接口 - BGA 光学器件还包括额外的 LED 光纤灯 - 非常适合在不断变化的位置进行检测和维修 - 随附 Ersa ImageDoc v3 检测软件（基本版 手持式检测 BGA、µBGA、CSP、FlipChip、CGA 和 THT 连接上的阶梯通，灵活性高，速度快。可对 QFP、SOIC 和其他鸥翼端接器件的跟部填充、PLCC 和 J 端接器件的润湿长度和内部润湿进行评估。 - 尺寸（长x宽x高）毫米：114 x 36 x 51（不含电缆） - 重量（克）：210 - 原理：内置摄像头和 LED 光源的集成光学系统 - 设计：塑料，内置 3 毫米视场角镜头，集成光控制器（在光学系统中产生光线） - 光控：电位器（0-100） - 背光特性：冷光 LED 照明（可选），单独手持，带光刷和光强调节功能
