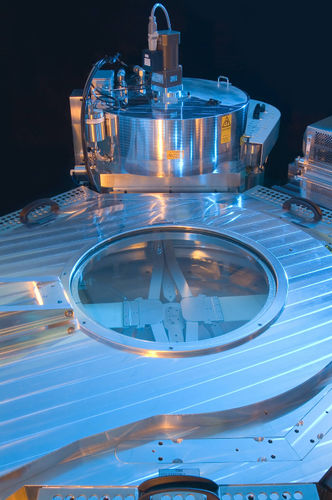

物理气相沉积 (PVD) 是一种薄膜工艺,它可在晶圆表面生成导电、半导体或绝缘材料涂层。PVD 有多种不同形式:溅射、蒸发、离子束沉积。KLA 提供基于溅射技术的各种产品。在溅射工艺中,“靶”负责提供源材料,而来自等离子体的离子会在工艺腔体中轰击该源材料。源材料的原子会被喷射或溅射到等离子体中,此时可能发生也可能不发生反应(具体取决于工艺气体混合物),然后这些原子会凝结到晶圆表面。SPTS Sigma® PVD 系统支持 100mm 至 300mm 的晶圆尺寸,而 fxP 集群平台则会根据具体工艺要求集成不同形式的预处理和沉积技术。
• 较之批量处理,单晶圆处理可提高良率和晶圆性能。
• 支持全面侵蚀的平面目标
• 支持快速目标变化,从而延长正常运行时间
• 能可靠处理易碎、变薄或弯曲的晶圆
• 可将“超级均匀性”选项用于专项应用
• 多晶圆脱气可提高长时间(低温)脱气应用的吞吐量
