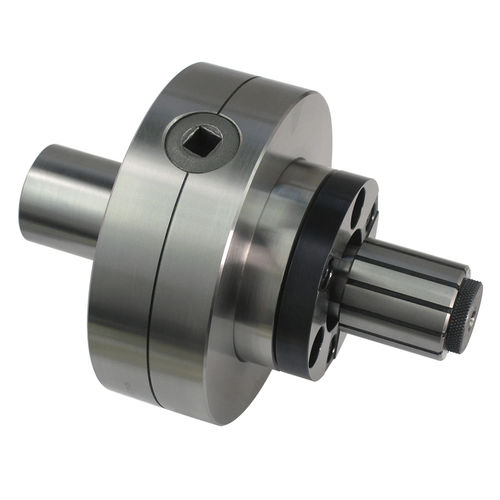

KEM手动操作的膨胀心轴推杆
KEM系列包括一个手动操作的膨胀芯轴推杆(称为KEM-MA),其中包含一个精密研磨的38毫米直径的定位拉钉,使该装置能够被固定在任何夹头或颚式夹头中,通过消除更换机器的三个颚式夹头或夹头的需要来减少安装时间。
这些型号采用了与我们的数控膨胀芯轴相同的精密芯轴、膨胀套和定位器。
侧面驱动,包括一个方形驱动键,意味着该装置可以容纳有盲孔和有通孔的零件。
经过精密研磨,具有很高的方形和同心度精度。如果需要更高的精度,心轴可以在设备被夹在卡盘上后进行计时。
通用位置的拉钉座使这个内径工件夹具系统可以根据工作需要轻松地从一台机器移动到另一台机器。
对于小/中批量的生产来说是一个很好的选择。对于高产量环境,请使用标准的KEM系列。
尺寸(请参考尺寸图)。
E: 64mm
F: 14.5毫米
G: 22.1mm
G(平头): 25.4mm
---
