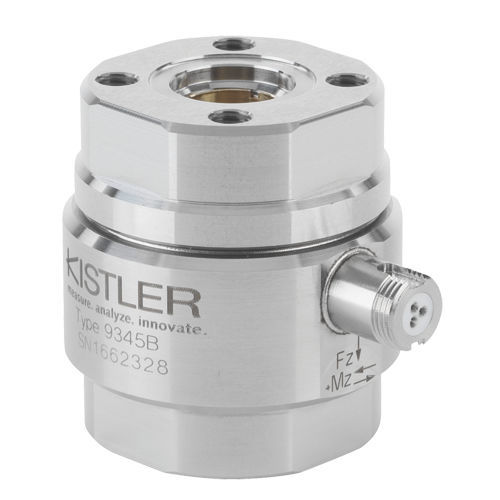

扭矩测量测力传感器 9345B

拉伸压缩双轴压电

压电式两分量传感器安装方便，可用于测量作用在传感器轴线上的拉/压力Fz和扭矩Mz。其分辨率高，因此能够测量较大力中的轻微动态变化和非旋转轴的扭矩。 • 传感器非常紧凑且安装简单 • 刚性和固有频率高 • 可利用双法兰内的安装螺纹灵活调整 • 配有定心座，方便同轴安装和以最佳方式引入扭矩 • 配有轴通道中心孔 描述 压力和剪切敏感石英盘通过高预紧力，安装在预紧螺栓与螺 母之间作为传感器外壳。传感器元件具有极高的刚度，因此 实际测量分量（Fz和Mz）时，不会产生位移或角度的变化。 与力和扭矩成比例的电荷信号由电极接收，并通过高绝缘屏 蔽电缆送到电荷放大器。后者将电荷信号转换成可记录和计 算的比例输出电压。
