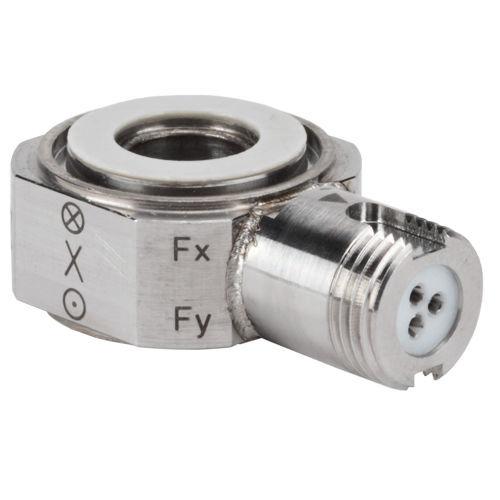

压电力传感器 9017C

环形3轴用于定标

高精度三向力环传感器用于测量并输出三个正交方向的力。此系列三向力传感器能够简单且精确的测量任意矢量方向的动态或准静态力（x/y/z向）。 • 任何施力点处均能精准测量 • 宽频响范围 • 结构紧凑 • 采用防锈密封传感器外壳 • 通过坚固的多芯接头进行连接 描述 压电三向力传感器在整个测量范围内的输出是一个非常线性的电荷量，与施加的力成正比关系。传感器内每个分力对应一组石英环，通过其扁平的侧面可以精确对准安装。传感器采用简单、耐振设计，确保结构具有超高刚性。具备非常高的固有频率，能够在高动态力。传感器接触面设计两个陶瓷盘，一方面用于保证高摩擦系数，另一方面可以保证在集成至机械结构中的安装绝缘。X和Y向剪切力的有效测量量程直接取决于Z向的预紧力和轴向静摩 擦系数。 传感器基于压电原理进行测力。施力后，传感器内的石英环（每个石英环对应一个待测的分量力）会产生一个与力成比例的电荷信号。电荷由内置电极捕获，并传输至相应的接头。传感器信号通过一个3针V3母接头（设计专利）进行输出电荷。接头具有容错设计，方便对中，也能够防止相对旋转。
