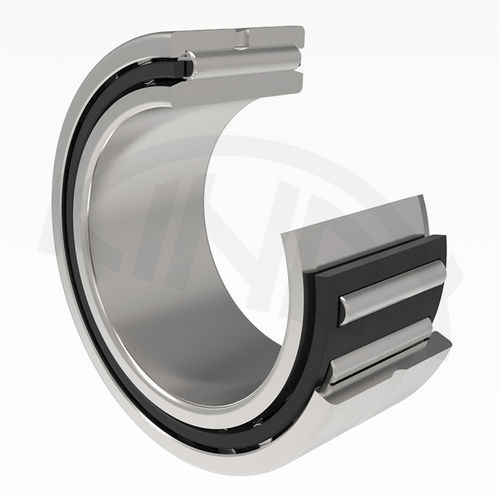

针式轴承 N series

径向轴向钢

无内圈和有内圈滚针轴承是空间结构简单的高载荷滚子轴承。滚针在固定保持架中均匀地导向轴线，其公差直径为 2 µm。带肋条的外圈和带滚针的保持架构成了一个结构单元。 内圈带肋条的滚针轴承按以下设计提供：NKI、NKIS、NA48、NA49、NA69。 带内圈的设计用于无法在轴上制作滚道的情况。带保持架的外环和内环可以单独装配。考虑到制造公差和连接件在运行时的热膨胀，不能超过尺寸表中规定的偏移值（"s"）。如果尺寸表中的值不够，可将滚针轴承与更宽的 IR 和 LR 套圈组合在一起，如尺寸表所示。为润滑目的，轴承有润滑槽和开口，但不适用于NKI d ≤ 7 mm 的轴承。 尺寸表中给出的滚针轴承的边界尺寸符合ISO 1206 的国际尺寸标 准。 基本设计中滚针轴承的名称在尺寸表中给出。 滚针轴承的公差等级为 P0（未标注 P0 符号）。对于要求高精度的特殊位置，可提供公差等级为 P6 的轴承。
