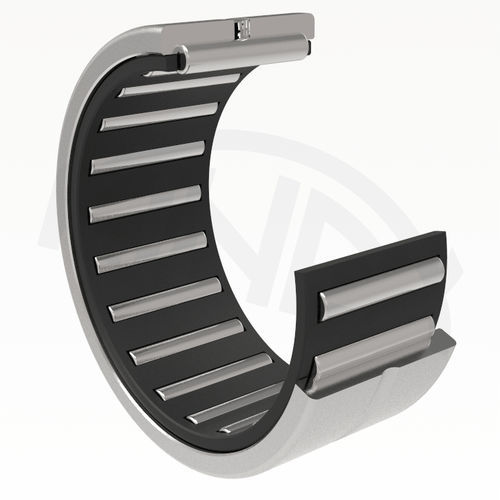

针式轴承 NK series
径向轴向

针式轴承
针式轴承
添加到我的收藏夹
添加到产品对比表


产品规格型号

滚动组件
针式
构造
径向, 轴向
材质
其他特性
精准, 带挡边
内径

最多: 125 mm
(4.92 in)

最少: 5 mm
(0.2 in)

外径

最多: 150 mm
(5.91 in)

最少: 10 mm
(0.39 in)

宽度

最多: 40 mm
(1.575 in)

最少: 10 mm
(0.394 in)

产品介绍

无内圈和有内圈滚针轴承是空间结构简单的高载荷滚子轴承。滚针在固定保持架中均匀地导向轴线,其公差直径为 2 µm。带肋条的外圈和带滚针的保持架构成了一个结构单元。 不带内圈的带肋滚针轴承按以下设计提供:NK、NKS、RNA 49、RNA 69 不带内圈的滚针轴承可以最佳地解决放置问题,轴上的滚道可以硬化或磨削。与带内圈的轴承相比,由于消除了内圈公差,因此可以生产强化轴并提高轴承的运行精度。这些滚针轴承未装配时的外壳圆公差范围为 F6。外壳圆是滚针与外圈滚道无间隙接触时形成的内圆。为便于润滑,轴承有润滑槽和开口,但不适用于 NK F ≤ 10 mm 的轴承。 尺寸表中给出的滚针轴承的边界尺寸符合 ISO 1206 的国际尺寸标 准。 基本设计中滚针轴承的名称在尺寸表中列出。 滚针轴承的公差等级为 P0(未标注 P0 符号)。对于要求高精度的特殊位置,可提供公差等级为 P6 的轴承。

---
