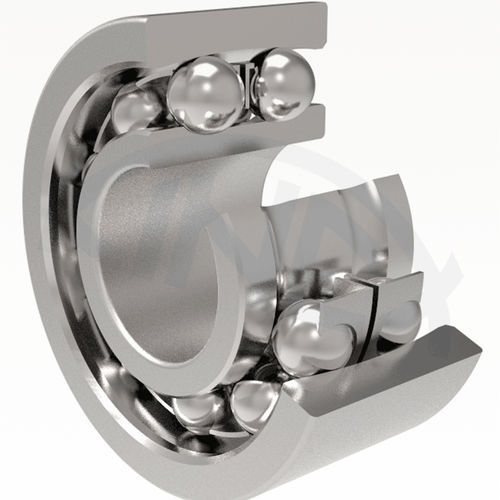

双列调心球轴承有两列球,外圈上有球面滚道。内圈与外圈围绕轴承中心的某些不对中将独立于轴承运行。
这种轴承适用于轴承座内孔有一定偏差的场合,或轴与轴承之间有较长的相互距离的情况。轴承是不可分离的。由于接触角较小,滚珠与滚道不完全吻合,因此不推荐用于承受较大的轴向力。轴承的孔为圆柱孔或圆锥孔。
尺寸表中所示双列调心球轴承的边界尺寸符合国际尺寸标准 ISO 15。紧定套尺寸符合 ISO 113 标准。
尺寸表中标明了基本设计和带锥孔 (K) 的改进型轴承的名称。与基本设计不同的轴承用附加符号表示。
双列调心球轴承采用圆柱孔或锥孔 (K),锥度 1:12 如尺寸表所示。
轴承通过紧定套固定在圆柱轴上。各轴承的紧定套的名称在本出版物的表格部分有说明。
---
