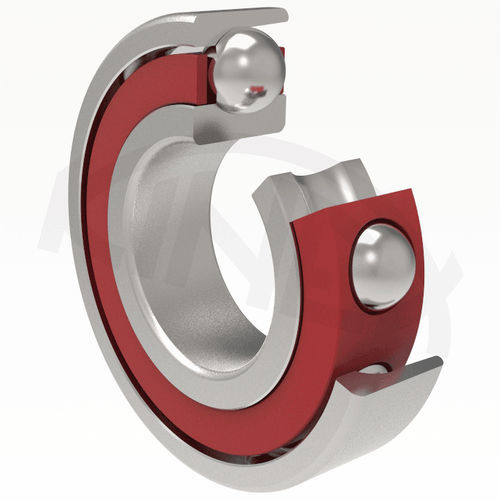

用于高旋转频率和高就位精度的单列角接触球轴承与普通角接触球轴承的不同之处在于轴承套圈的内部设计、球与套圈正常滚道之间的接触角值、保持架的工艺以及运转的高精度公差等级。
这种轴承是不可分离的,其合适的座架布置确保了轴承座所需的坚固性和精度。带陶瓷球的轴承是为极高转速而制造的,要求轴承内摩擦力小、发热量低,因此润滑要求低,座圈寿命长。
KINEX BEARINGS, a.s. 提供的单列球轴承的接触角为 α = 10°、α = 12°、α = 15°、α = 25°和 α = 26°。
轴承带有特殊的纺织保持架,由内圈(TB)或外圈(TA)引导。部分产品带有由内圈 MB 引导的大型黄铜保持架。接触角为 α = 10° 的轴承(型号 B72... CBTB 和 B72... CBTA)设计用于磨削电主轴的轴支撑。根据 STN ISO 492 标准,轴承的公差等级为 P4,或公差等级为 P4A(P4A 公差的轴承在以前的供货中带有额外的 TPF 1148 标记)。
接触角为 α = 12° 的轴承(型号 B70... CATB 和 B72... CATB)和 α = 26° 的轴承(型号 B70... AATB 和 B72... AATB)设计用于工具机和类似高速机床主轴和头架的旋转就位,对就位精度要求很高。
---
