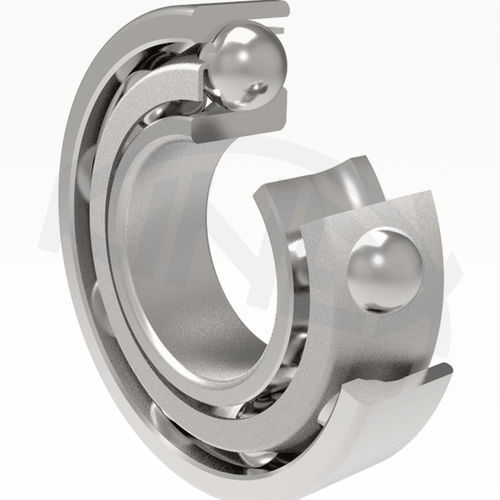

滚珠轴承 7 series
径向轴向角接触

滚珠轴承
滚珠轴承
添加到我的收藏夹
添加到产品对比表


产品规格型号

滚动组件
滚珠
构造
径向, 轴向, 角接触, 单列
材质
内径

最多: 130 mm
(5.12 in)

最少: 30 mm
(1.18 in)

外径

最多: 230 mm
(9.06 in)

最少: 10 mm
(0.39 in)

宽度

最多: 40 mm
(1.575 in)

最少: 9 mm
(0.354 in)

产品介绍

单列角接触球轴承的滚道位置使其与球接触点的连线与轴承轴线的垂直线或接触角成锐角。 B 型轴承的接触角为 α = 40°,滚珠数量多,配合性好,因此额定载荷高。 它们可以承受径向载荷和单向高轴向力。轴承成对布置,可实现两个方向的轴向引导。 接触角为 α = 26° 的 AA 型单列角接触球轴承适用于轴向载荷较大的应用场合。 设计为 B 和 AA 的轴承是不可分离的,尽管两个套圈都只有一个挡边。 尺寸表中所示单列角接触球轴承的边界尺寸符合 ISO 15 国际尺寸标准。 尺寸表中显示了标准设计中的轴承名称。与标准设计的不同之处根据 STN 02 4608 用附加符号表示。 单列角接触球轴承通常采用正常公差等级 P0(符号未标明)。对于要求高精度或高转速的特殊应用,轴承的公差等级为 P6。尺寸和运转精度的极限偏差值见 ISO 492 标准。

---

PDF产品目录

该产品还没有PDF产品手册

查看KINEX-KLF的所有产品目录
