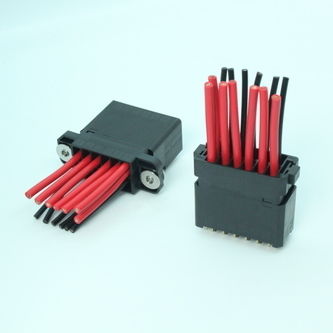

数据连接器 FTC series

直线型压接式汽车用品

我们正在开发“ FTC系列连接器一种变型，可以压接两根5.08 mm间距的电缆。 (1) 底板侧连接器直型（FTC11-□□S□）。 (2) 底板侧连接器/直角型（FTC11），电缆继电器型（FTC12）和锁扣型（FTC02）已添加极数10PIN的规格。 (3) 各种底板侧连接器的压接接触厚度为0.1μm镀金。 请参阅下表以获取变体列表。 ・ FTC11-□□S□：插头（底板侧，直型） ・ FTC11-□□□B：插头（底板侧，直型，直角型） 接触部镀金厚度0.1μm产品 ・ FTC02-10，FTC11-10L□，FTC12-10：增加了极数10PIN的规格 ・＃625B-□□-□：接触部镀金厚度0.1μm产品 ・＃641B-□□-□：接触部镀金厚度0.1μm产品 ・电力设备市场・车辆设备市场・工业设备市场 ・电子应用设备市场・游戏机设备市场・办公设备市场 -连接器可以将两根电缆连接到一根电缆，进行接触压接。 -匹配电缆规格：AWG＃14/16/18/20。 -带压接电缆的触点可以连接到外罩 -通过压接两根电缆，可以节省空间，并且可以在连接器之间传递电源。 配对误差吸收公差±3 mm的导入形状。 接-通过移动电缆侧连接器的螺纹部分，安装后可在XY方向上吸收公差±0.7 mm。 （FTC01） 有效配对长度长度为3 mm。 夹持式两点接触结构防止翘曲的接触，增加稳定的接触力，同时提高了可靠性。 绝缘体材料：PBT（玻璃纤维）UL94V-0材料，黑色 ・接触材质：铜合金 ·接触电镀：镍电镀底层 触点/镀金 FTC11-□□□B：0.1μm以上（薄镀金产品） FTC11-□□□F：0.38μm以上（厚镀金产品） 尾巴/镀金 安装工具材料：铜合金 安装工具光洁度：镍镀的基础上，镀金 ・额定电流每个端子5.5A至20A 额定电流取决于所使用的电缆和端子的组合。 -额定电压：600V AC / DC ・接触电阻：10mΩ以下 ・抗电压：AC2,200V，1分钟 ・绝缘电阻：DC500V，1,000MΩ以上 ・插入和拔出的耐久性：FTC11-□□□F 100倍FTC11-□□□F 500倍 ・使用温度范围：-55℃〜+ 105℃
