金属管滚压成型线

自动冲压

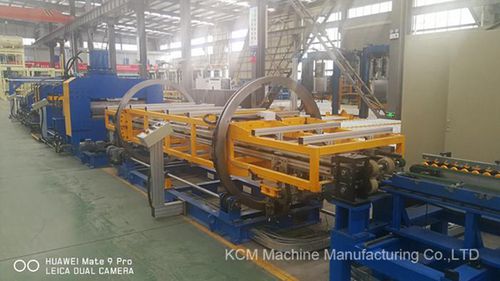

冷冻机外壳O型金属板成型生产线设备。 由于外O壳成型线主要由自动上料机、冲床-1、冲床-2、180度旋转翻转机、滚轮成型机、空压机窗口冲孔机、空压机窗口翻边机、两端侧组合U型折弯机和最终O型折弯站、气动系统、液压系统、电控系统等组成。 1.生产线尺寸（参考）。约长38000*宽3500*高2200。 2.工件高度：距地面900mm。 3.工作站的数量。8; 4.圆圈时间：35秒/套左右。 5.流程如下。自动上料至冲孔1、冲孔2，然后由旋转装置180°翻转，再由底部法兰滚轮成型，然后对空压机窗口进行冲孔，再对空压机窗口进行一次法兰成型，最后对6.U型至O型组合折弯机进行折弯。U型至O型折弯机组合。 7.板材冷辊板 8.产品尺寸的调整范围。L*W*D=(800-1500)*(624)*(750-850) 9.供电。AC380V，50HZ，总功率约75KW。 10.气源：1/2"(0.5-0.65Mpa)。 11.供水。工业用水（25升/分钟）
