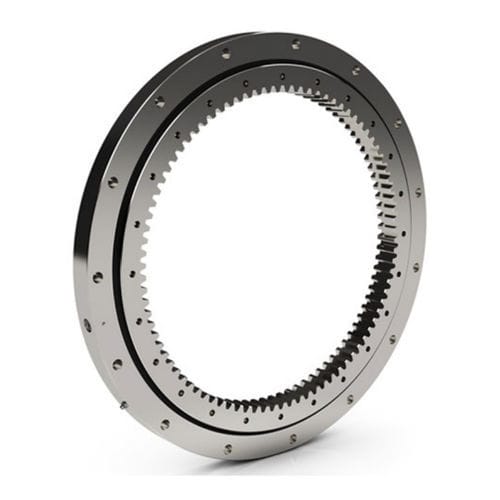

与RK系列的尺寸相似,Kaydon的HS系列回转支承具有矩形截面,在相同的包络内提供大约两倍的负载能力(额定扭矩高达139,900 ft-lbs)。HS系列轴承为中、重载应用提供了多种解决方案。
设计特点
内部配置包括一个矩形截面,带有深槽哥特式拱形滚道和最大的球补给。这导致了四点接触设计,提供了特殊的力矩、推力和径向载荷能力。
HS和RK系列共享相同的小齿轮、齿轮和滚道核心硬度。然而,与RK系列相比,HS回转支承的特点是减少了间隙和矩形截面,提供了额外的容量、更大的刚度和更少的移动。HS回转支承的尺寸范围从20英寸到47英寸(500毫米到1200毫米)外径,具有标准截面。配置包括无齿轮和内齿轮(外径上有配件),以及外齿轮(内径上有配件)。这些齿轮为渐开线存根设计,压力角为20°,按照AGMA Q5级制造,齿隙余量为0.015 "至0.025"。
HS回转支承有两个用于润滑的配件,间隔180°。有齿轮的滚道有攻丝孔,而无齿轮的滚道有通孔。所有轴承都有整体密封,以防止污染。
供应情况
Kaydon有10种型号的HS系列轴承,其余的都有锻件库存。有齿轮轴承的配套小齿轮一般也可提供。
---
