超声波检测系统 ECHOGRAPH 1170

用于电子行业

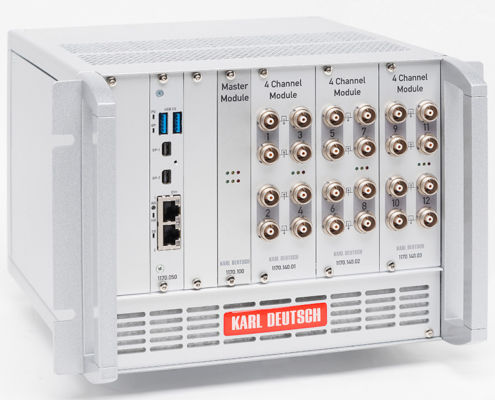

ECHOGRAPH 1170 Basic 是一种模块化超声波电子装置，安装在一个 4HU 10 英寸模块机架中。模块机架可配备一个主模块和最多三个超声波模块。 每个超声波模块包含四个多路复用、单独和独立配置的通道，用于 TR 或单元件探头。8 kHz 的最大脉冲重复频率可根据需要分配给模块中的四个通道，从而获得 2 kHz 的平均最大脉冲重复频率。 每个模块的四个通道中，有一个可以同时进行测量。如果使用多个模块，也可以实现通道并行操作。主模块接收来自各个超声波通道的数据，对其进行配置并控制时钟程序。 通过选配的软件工具 ECHOVIEW，可以进行功能评估（常规测试、带状图、C 扫描）。 主要特点 - 模块化配置，每个机架最多可配置 12 个通道 - 类似的 4 通道模块便于备件储备 - 3 个重叠门 - 2 个触发门，用于同时触发入口和后壁回声或灵活的 BE-BE 壁厚测量 - 测量范围达 5 米 - 可进行复用和并行操作 - 模拟和数字深度补偿 (TCG) - 也可触发 - 高分辨率时间测量：壁厚测量分辨率可达 0.01 毫米或更高 - 易于使用的循环程序 - 独立的 PC 作为完整的解决方案（选件）
